Vodotěsná sestava kabelu typu M12 2-6 Pin T- pro automobilové vybavení IP67

Tento kaskádový vodotěsný kabelový rozbočovač typu T - využívá integrovanou přelitou konstrukci pouzdra ve tvaru T-, určenou pro sériové připojení venkovních nízkonapěťových osvětlovacích systémů. Každý T-spojka realizuje jednu-ve dvou-vývodových větvích, vybavených samčími a samičími DC vodotěsnými konektory pro rychlou montáž-a-zapojení. Kabel a plášť jsou integrálně vstřikovány, aby bylo dosaženo stabilního vodotěsného výkonu a účinně blokuje erozi prachu, deště a vlhkosti. Podporuje více{10}}skupinové souvislé kaskádové rozvržení, což výrazně zjednodušuje{11}}zapojení na místě pro krajinná světla, řetězová světla a zahradní lampy. Vlastní délka kabelu, průřez drátu a barva drátu jsou k dispozici pro uspokojení různých požadavků inženýrských projektů.

Odeslat dotaz

Dongguan Hejiaxin Technology Co., Ltd. je jedním z předních výrobců a dodavatelů sestavy vodotěsných kabelů typu m12 2-6pin t-pro vybavení automobilů ip67 v Číně. Neváhejte zde prodávat trvanlivé výrobky vyrobené v Číně a získejte ceník z naší továrny. Všechny přizpůsobené produkty mají vysokou kvalitu a konkurenceschopnou cenu.

Technické specifikace

Parametr	Specifikace
Struktura	T-tvar, jeden-ve dvou-výstup, kaskádové zapojení
Rozměr bydlení	64,9 mm * 45,75 mm
Typ konektoru	DC Vodotěsná zástrčka pro samec a zásuvku
Úroveň ochrany	IP65
Provozní teplota	-20 stupňů ~ +85 stupňů
Způsob připojení	Integrované zalití + rychlé připojení DC zástrčkou
Aplikace	Venkovní krajinné osvětlení, LED řetězová světla, zahradní nízkonapěťová světla

Specifikace materiálu

Parametr	Specifikace
Vnější plášť	Černé PVC,-odolné proti stárnutí a nárazu
Materiál kabelu	PVC izolovaný měděný drát
DC konektor	Plášť z PVC se zabudovaným-těsnícím kroužkem
Těsnicí struktura	Integrované zalití kabelu, zesílené odlehčení tahu kabelu

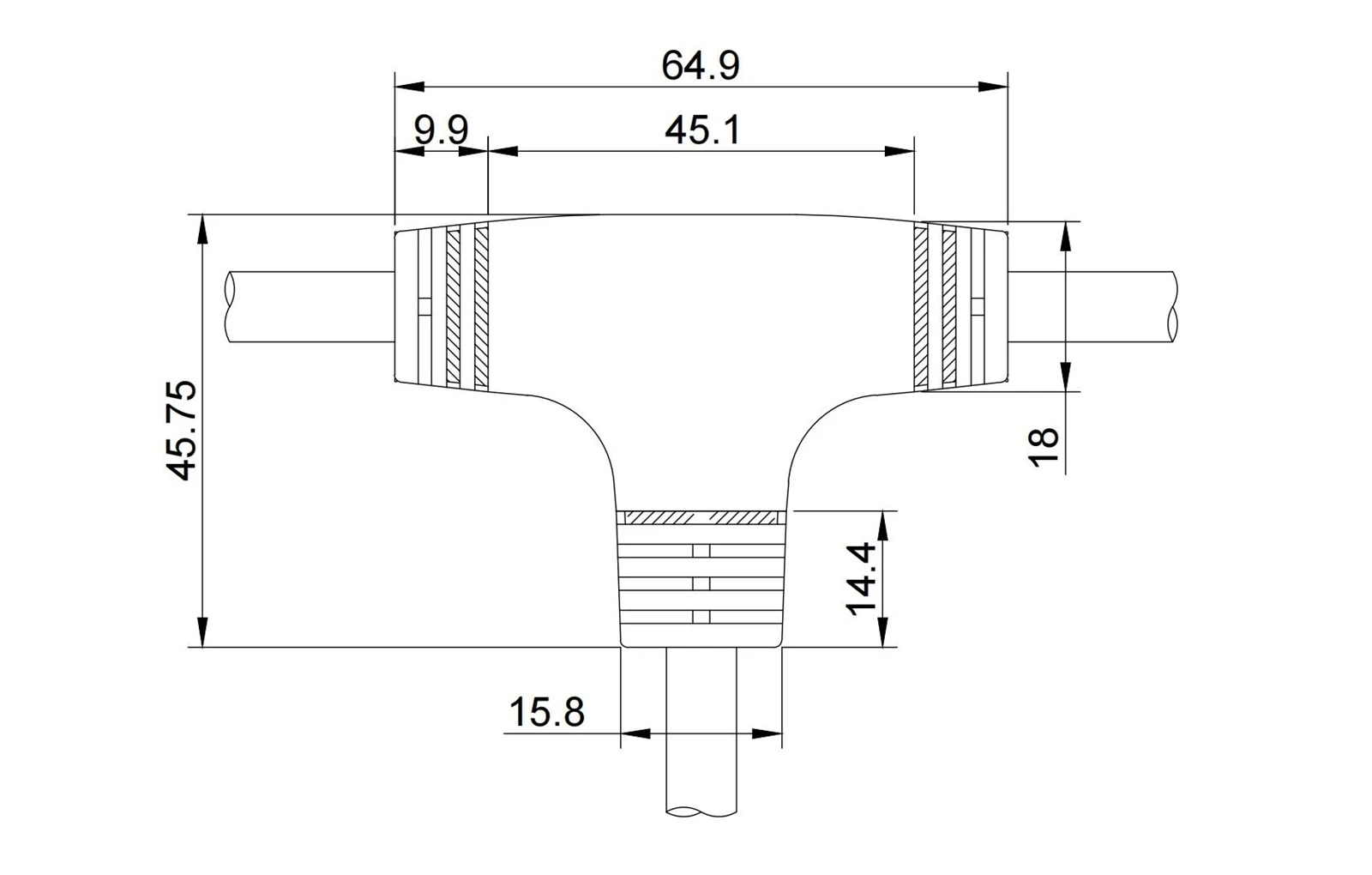

Produktový technický výkres

Dimensional Drawing

Tento technický výkres CAD zobrazuje obrys a přesná rozměrová data vodotěsné kabelové rozbočky ve tvaru T-. Označuje celkovou šířku, výšku a velikost každé pozice vývodu kabelu. Vícedílná vyztužená žebra proti ohybu- jsou navržena na každém vstupu drátu, aby se zabránilo zlomení kabelu způsobenému častým ohýbáním a vibracemi. Lze poskytnout výkresové soubory PDF a DWG. Vlastní úprava velikosti pouzdra a vývodů vodičů je přijatelná.

Detail produktu

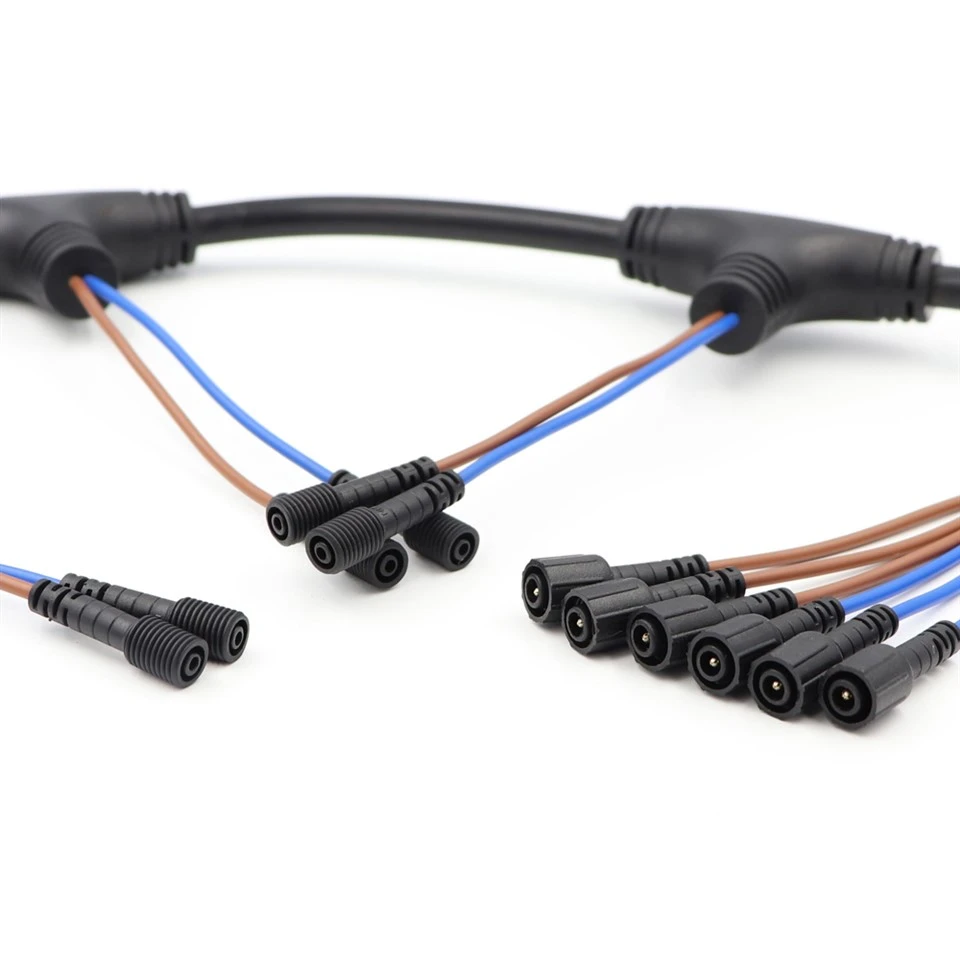

Celkové zobrazení kaskádového rozdělovače kabelů typu T{0}}

Úplný přehled sestavených kaskádových kabelových svazků. Několik rozbočovačů ve tvaru T- je zapojeno do série, sladěno s vodivými zástrčkami DC samec a samice. Před-oddělené modré a hnědé vnitřní vodiče umožňují rychlé připojení lampy na místě. DC konektory jsou vybaveny těsnicími kroužky pro udržení spolehlivého vodotěsného výkonu po uzamčení.

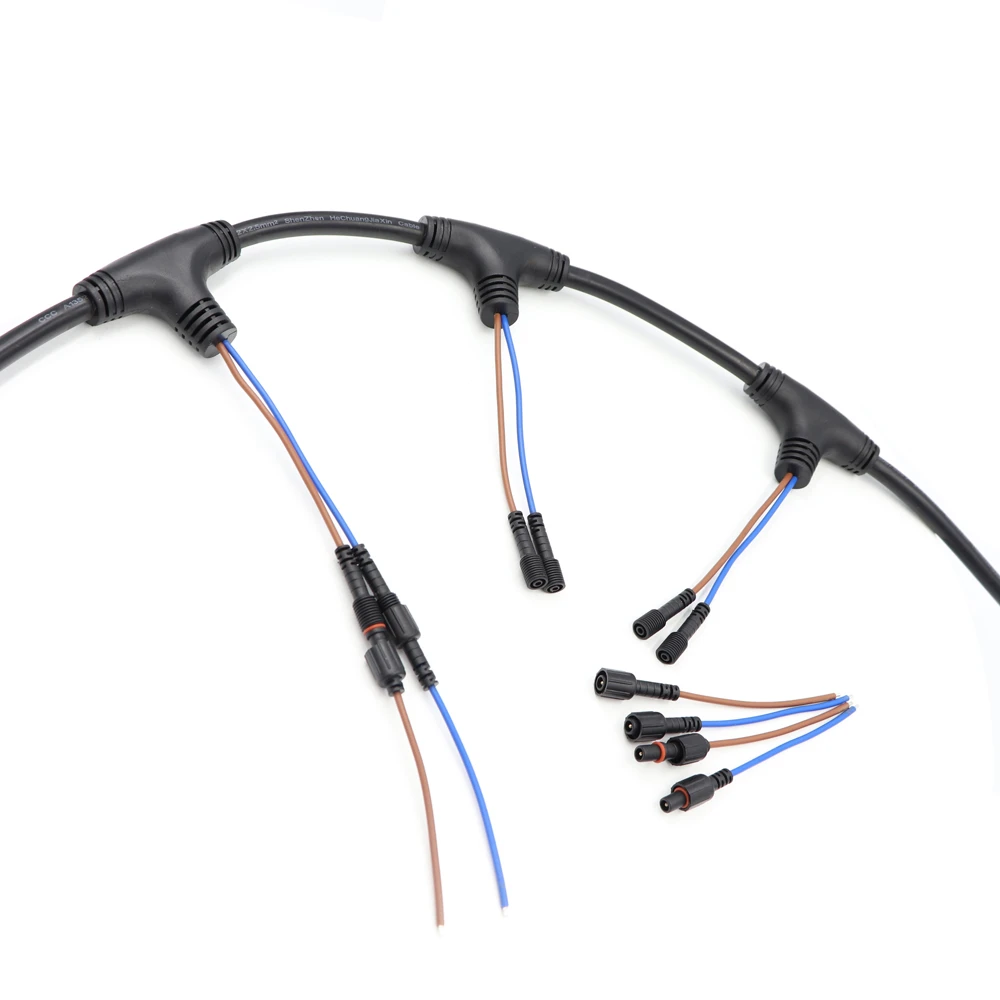

Panoramatický pohled na více-sekci kaskádového kabelového svazku

Snímek celé sestavy více{0}}kloubů. Tři vodotěsné rozbočovače ve tvaru T- jsou kontinuálně kaskádovány a tvoří více-větvený obvod. Každá větev je vybavena oddělenými modrými a hnědými vodiči, které podporují připojení odpovídajícími DC samec a samice vodotěsnými zástrčkami. Tento modulární design umožňuje flexibilní rozvržení pro vícebodové{6}}projekty venkovního osvětlení.
