Vodotěsná sestava leteckého kabelu typu M12 1 do 4 portů Y- s 9,2 mm hlavním kabelem IP67

Tento Y-vodotěsný rozbočovač využívá jeden-vstup a dva{2}}výstupní paralelní kabelážní strukturu, která je vybavena standardními kulatými M16 samčími a samičími vodotěsnými zástrčkami. Integrované pouzdro ve tvaru Y-zjednodušuje-rozvětvení kabelů na místě bez dalších spojovacích krabic. Podporuje více-okruhovou distribuci energie pro systémy venkovního osvětlení. Závitová uzamykací struktura a silikonový těsnicí kroužek poskytují stabilní vodotěsný výkon IP67. Standardní jmenovitý parametr: 250V, 10A pro 2P variantu. Udržuje nízký přechodový odpor a vynikající izolační výkon, podporuje až 1500 párovacích cyklů. Vyrobeno s černým pouzdrem z PVC, poniklovanými{18}mosaznými kolíky a pryžovými těsnicími součástmi, provozní teplota se pohybuje od -20 stupňů ~+85 stupňů. Široce se používá v krajinném LED osvětlení, solárních zařízeních, venkovních senzorech, projektech zahradního osvětlení. Rozměry pouzdra, délka kabelu, průřez drátu a počet kolíků lze přizpůsobit podle vašich požadavků na instalaci.

Odeslat dotaz

Dongguan Hejiaxin Technology Co., Ltd. je jedním z předních výrobců a dodavatelů vodotěsných sestav leteckých kabelů typu m12 1 až 4 porty y{4}} s 9,2 mm hlavním kabelem ip67 v Číně. Neváhejte zde prodávat trvanlivé výrobky vyrobené v Číně a získejte ceník z naší továrny. Všechny přizpůsobené produkty mají vysokou kvalitu a konkurenceschopnou cenu.

Technické specifikace

Parametr	Specifikace
Jmenovité napětí	AC 250V
Aktuální hodnocení	10A (2 jádra)
Pářící cykly	1500krát
Maximální vnější průměr kabelu	Menší nebo rovno 8,0 mm
Struktura obvodu	1-do-2 Y paralelní větev
Kontaktní odpor	Menší nebo rovno 10 mΩ
Izolační odpor	Větší nebo rovno 500MΩ @ DC500V
Odolné napětí	1,5kV AC
Provozní teplota	-20 stupňů ~ +85 stupňů
Vodotěsná třída	IP67

Specifikace materiálu

Parametr	Specifikace
Materiál kabelu	PVC / guma přizpůsobitelné
Materiál bydlení	PVC
Kontaktní pin	Poniklovaná-mosaz
Těsnící díly	Silikonová guma

Produktový technický výkres

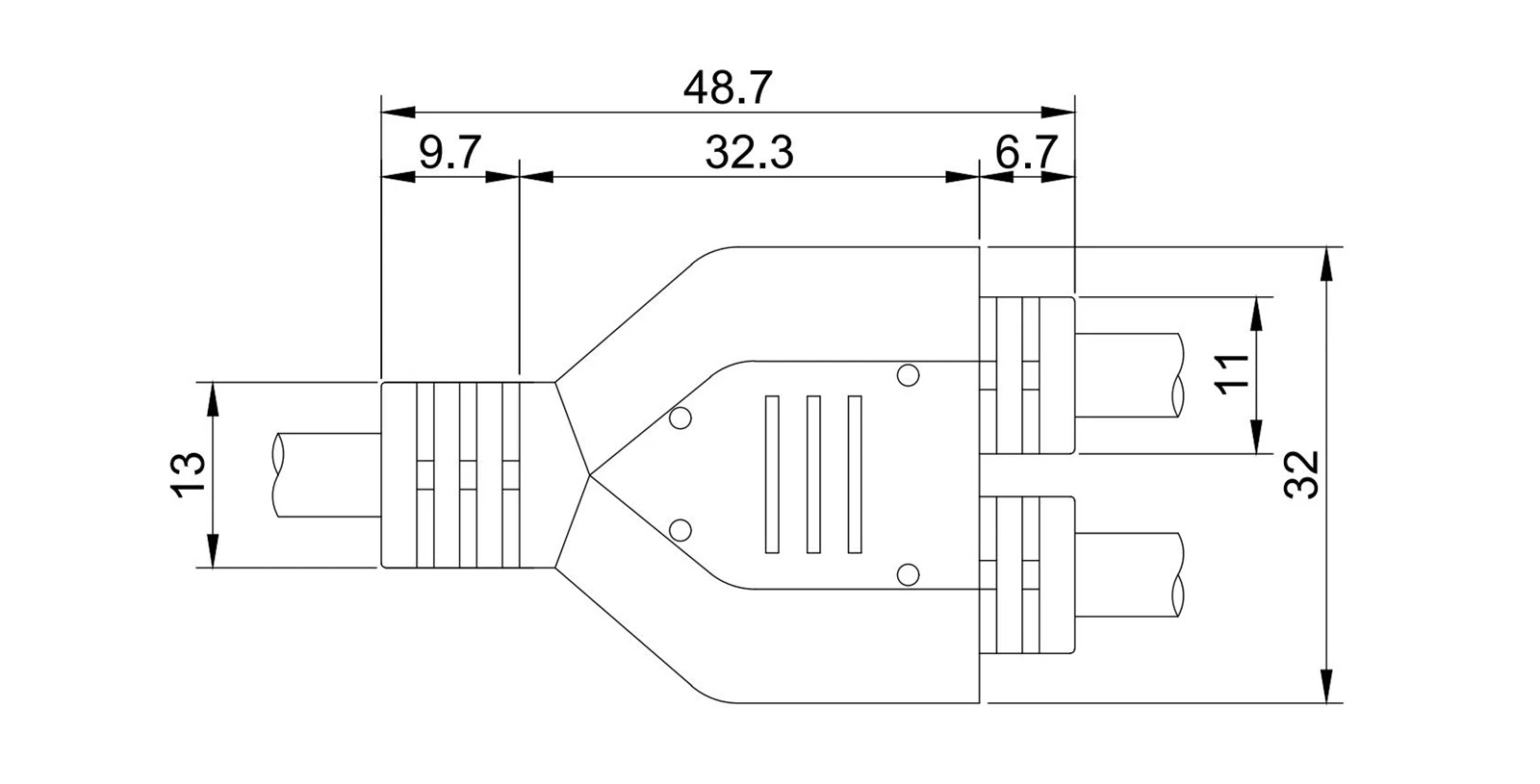

Dimensional Drawing

Tento výkres CAD ukazuje obrysový rozměr vodotěsného rozbočovače M16 1-do{2}}2 typu Y. Celková délka: 48,7 mm, rozteč vývodu Y: 32 mm, vnější rozměr vstupu pro jeden kabel 13 mm, vnější rozměr portu odbočky 11 mm. Všechny rozměry odpovídají toleranční normě ISO 2768-m. Technické výkresy DWG a PDF jsou k dispozici na vyžádání. Tvar pouzdra rozbočovače Y, počet odboček, velikost kabelových vstupů lze upravit tak, aby odpovídaly specifikacím vašeho kabelu a návrhu uspořádání.

Detail produktu

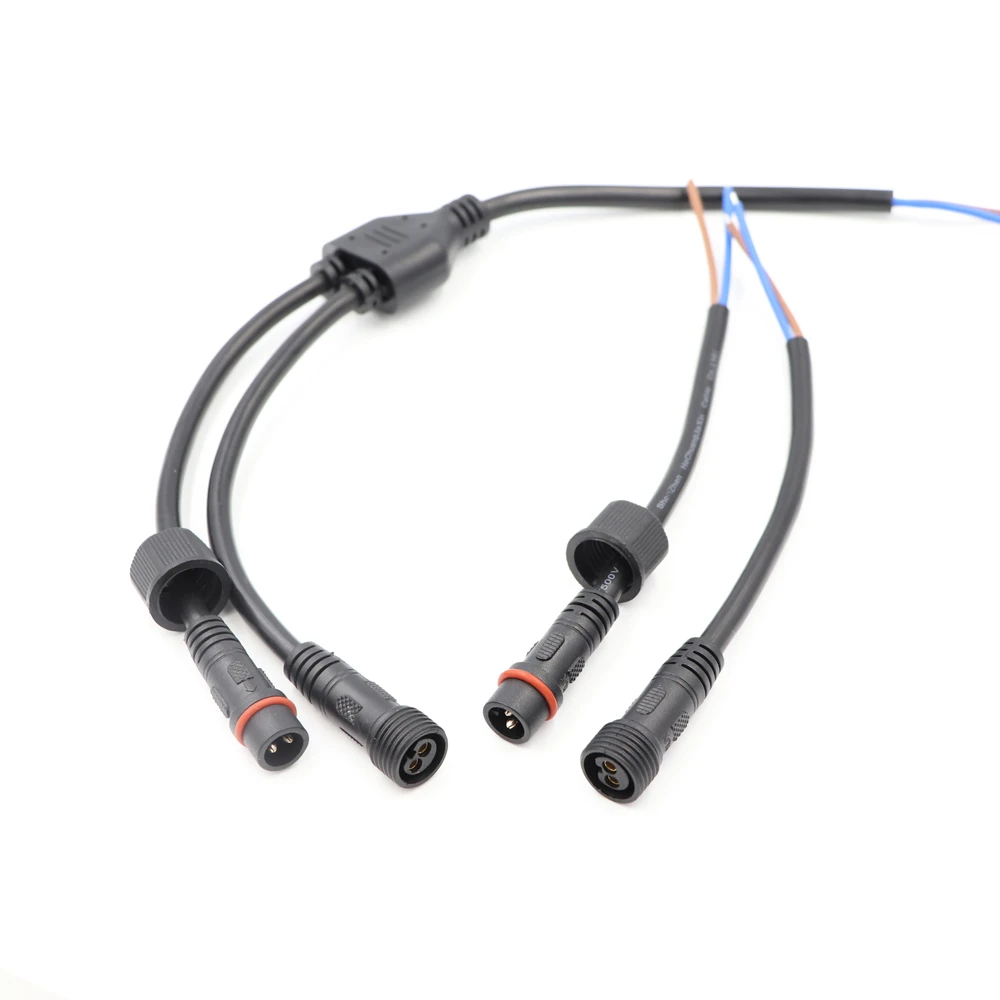

Sestava vodotěsného rozbočovacího kabelu 1-do 2 M16 2-typu Y

Vyznačuje se vstřikovanou-tvarovanou Y-odbočkou s jedním vstupním holým-koncem vodiče a dvěma výstupními větvemi vybavenými sladěnými kruhovými vodotěsnými konektory M16 samec a samice. Každá zástrčka je vybavena pojistnou maticí se závitem a červeným silikonovým O-kroužkem pro dosažení spolehlivého vodotěsného utěsnění IP67 po utažení. Flexibilní černý kabel z PVC je dodáván s vestavěným -odlehčením tahu v krytu rozbočovače, aby se zabránilo vytažení drátu-. Tento Y rozbočovač je široce používán pro paralelní distribuci napájení venkovního LED osvětlení, zahradních lamp a solárních systémů. K dispozici je přizpůsobitelná délka drátu, průřez drátu a počet kolíků vodiče.

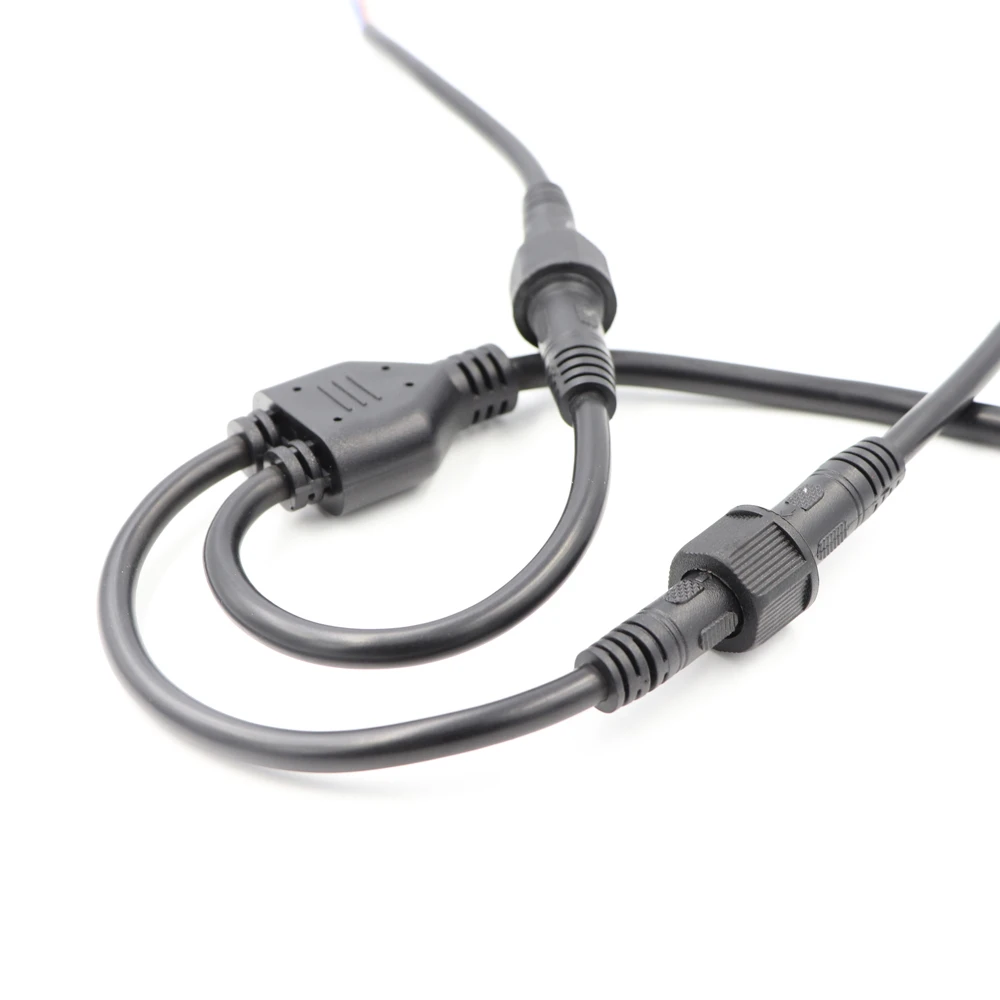

Zblízka-pohled na sestavu vodotěsného rozbočovacího kabelu Y-typu 1 až 2

Integrované vstřikované pouzdro Y spojky poskytuje stabilní odbočení kabelu se zesíleným odlehčením tahu, aby se zabránilo poškození drátu způsobenému tahem a ohýbáním. Vybaveno závitovými M16 samec a samice vodotěsné kruhové konektory. Flexibilní černý kabel z PVC se vyznačuje dobrou odolností v ohybu, vhodný pro složité venkovní rozvody. Tento rozbočovač se běžně používá pro LED osvětlení krajiny, solární systémy a připojení venkovních elektronických zařízení. Vlastní délka kabelu a specifikace drátu jsou podporovány.
