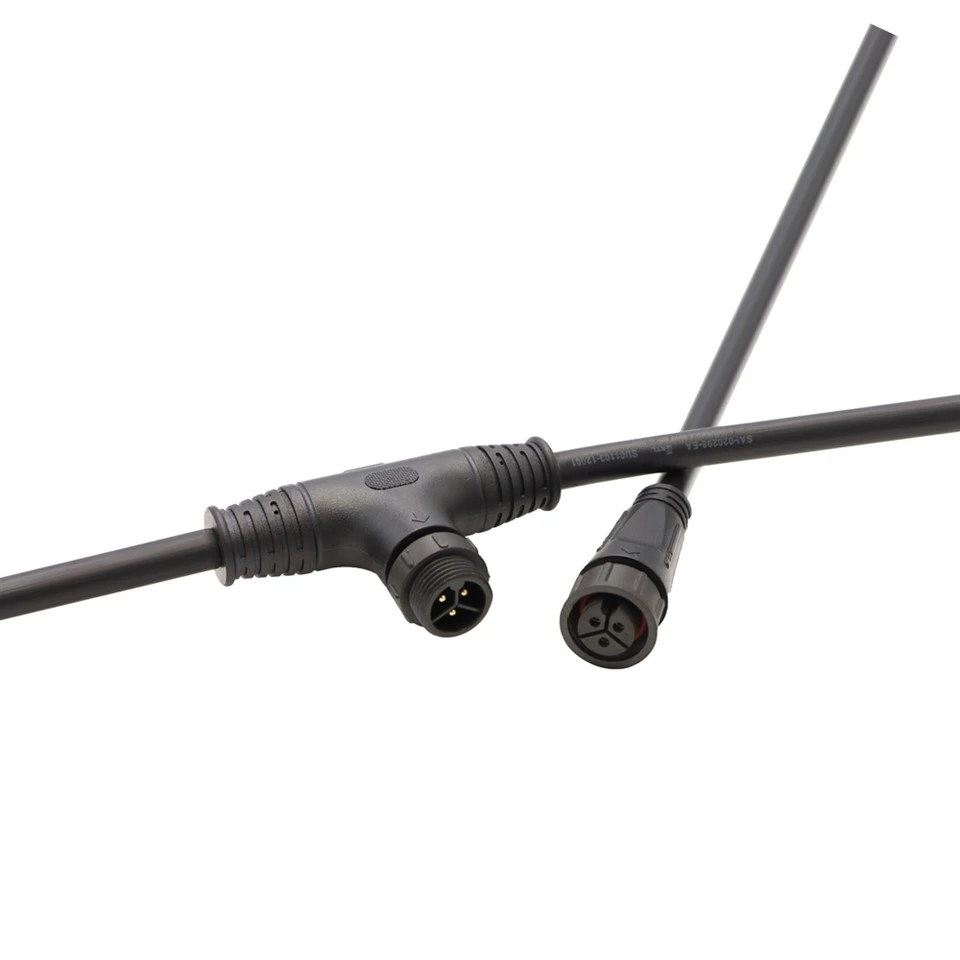

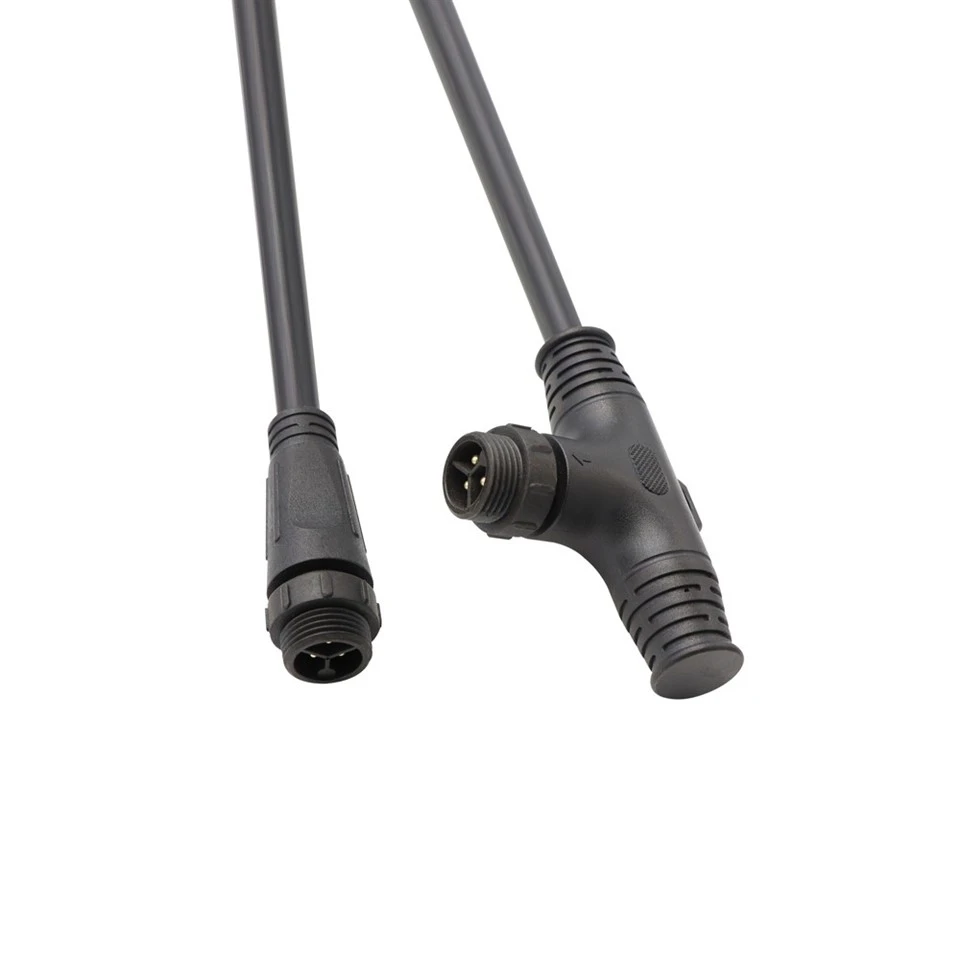

Vodotěsná sestava kabelu pro elektrické vozidlo typu M12 2-6 Pin T- s 16MM hlavním kabelem IP67

Konektor typu M12 pro těžký-zátěž T- je navržen pro aplikace vyžadující větší rozměry kabelů a vyšší mechanickou pevnost, včetně elektrických vozidel a systémů distribuce energie. Podporuje 2- až 6pinové konfigurace, vyznačuje se zesílenou strukturou kompatibilní s konektory řady FSM079 a přijímá hlavní kabely až do vnějšího průměru 16,0 mm. Díky zvýšené kapacitě kabelu je vhodný pro silnější vodiče používané v nabíjecích zařízeních EV, systémech správy baterií a pomocných napájecích obvodech. Zalité pouzdro z PVC nebo pryže poskytuje odolnost v náročných prostředích, zatímco krytí IP67 a teplotní výkon -20 stupňů až +85 stupňů zajišťují spolehlivý provoz venku a v průmyslových podmínkách. Délky kabelů, konfigurace větví a přiřazení kolíků lze přizpůsobit tak, aby splňovaly různé elektrické a instalační požadavky.

Odeslat dotaz

Dongguan Hejiaxin Technology Co., Ltd. je jedním z předních výrobců a dodavatelů vodotěsné sestavy kabelů elektrických vozidel typu m12 2-6 pin t- s 16mm hlavním kabelem ip67 v Číně. Neváhejte zde prodávat trvanlivé výrobky vyrobené v Číně a získejte ceník z naší továrny. Všechny přizpůsobené produkty mají vysokou kvalitu a konkurenceschopnou cenu.

Technické specifikace

Parametr	Specifikace
Hlavní Max kabel OD	16,0 mm
Párování větví	2-6 Pin
Teplotní hodnocení	-20 stupňů ~+85 stupňů
Kontaktní odpor	<10mΩ
Vodotěsná úroveň	IP67

Specifikace materiálu

Parametr	Specifikace
Materiál	PVC, nylon
Kabel	PVC, Guma

Inženýrský výkres produktu

Dimensional Drawing

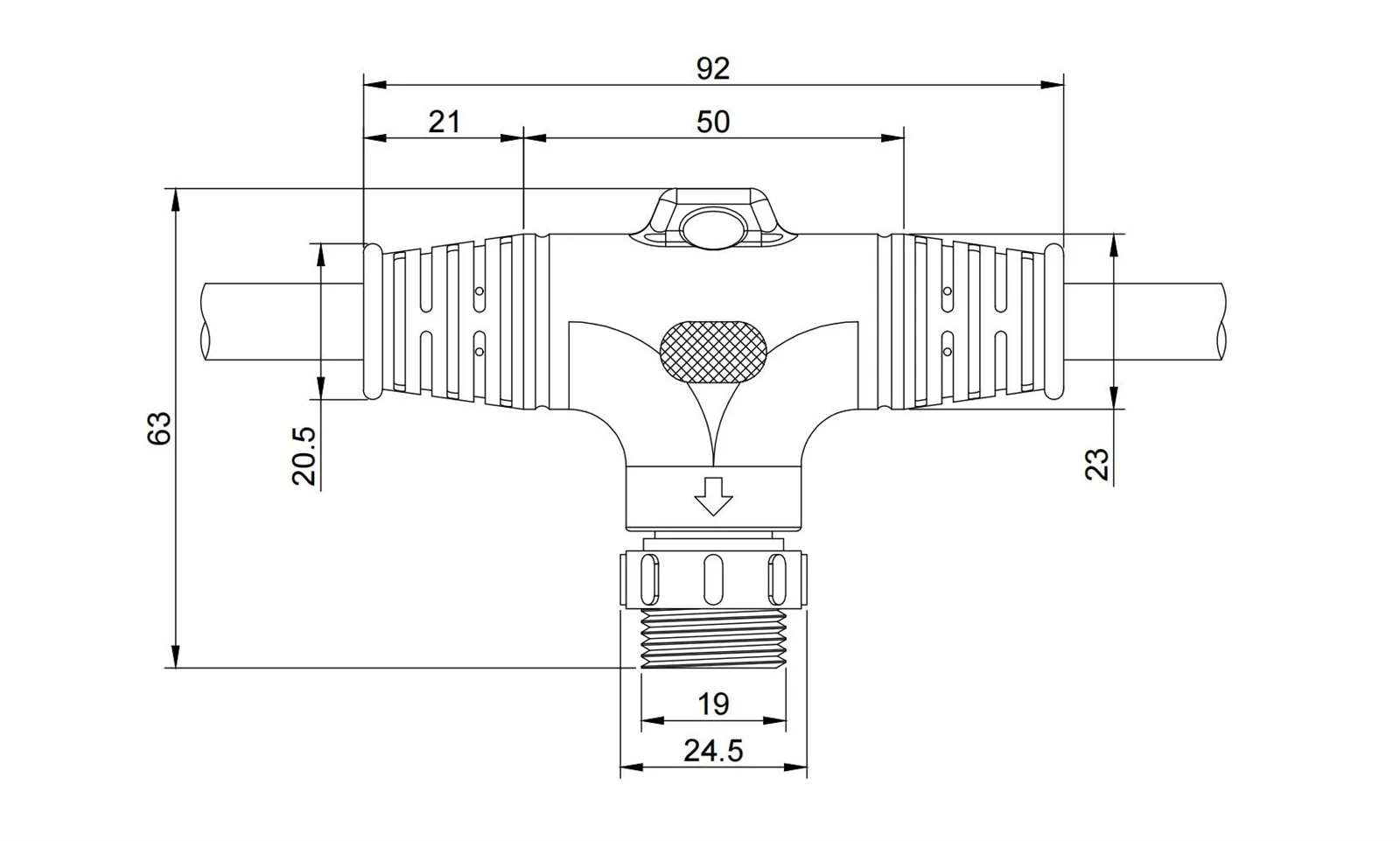

Klíčové popisky z výkresu – celková délka 92 mm, montážní středy 50 mm, výřez panelu 21 mm. Profil lícovaného závitu ve vzdálenosti 63 mm od reference, spojovací matice 20,5 mm napříč ploškami. Hloubka zásuvky 23 mm, boční-výčnělek panelu 19 mm, se šířkou matice 24,5 mm na zadním konci. Všechny rozměry jsou v milimetrech. Pokud není uvedeno jinak, platí třída tolerance ISO 2768‑m. Závit není naší standardní řadou M- – před objednáním zkontrolujte specifikace protikusu. PDF/DWG je k dispozici, pokud jej potřebujete překrýt do stávajícího rozvržení panelu. Vlastní úpravy na vyžádání – řekněte nám, co nevyhovuje.

Detail produktu

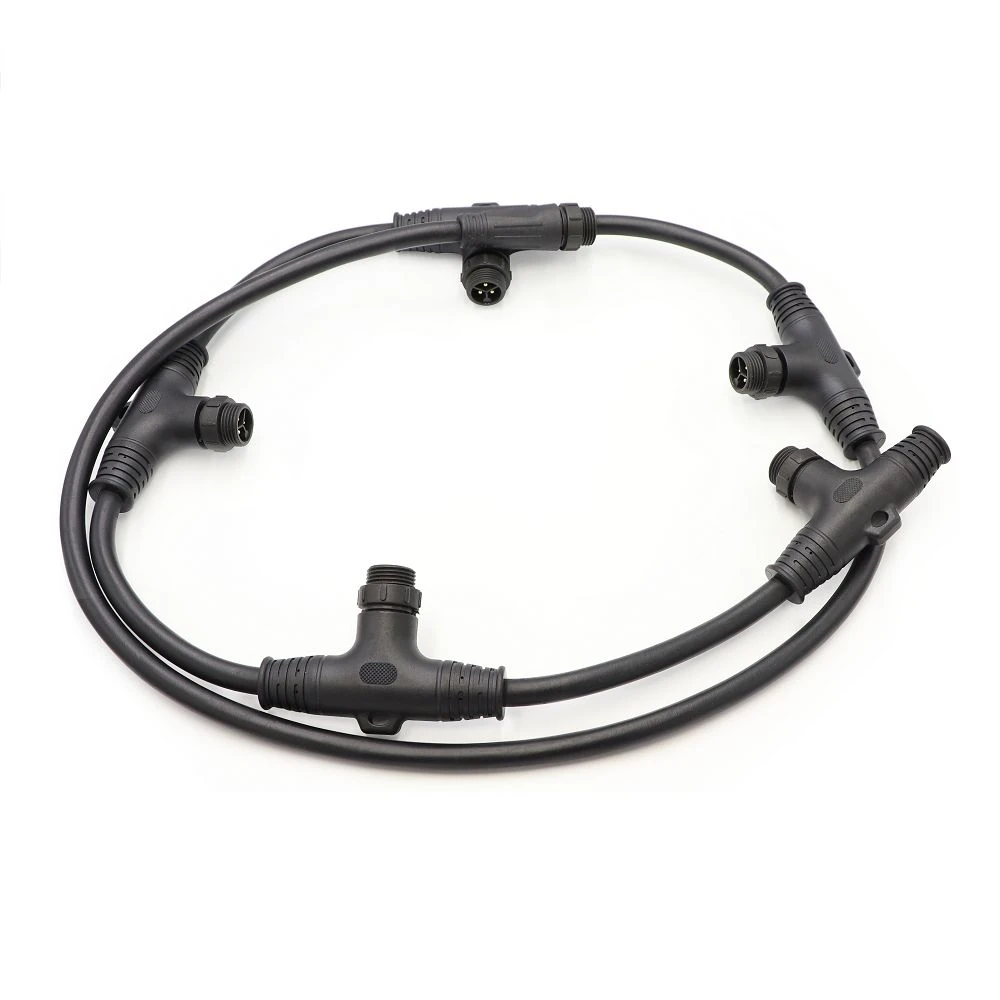

Pět vinutých kabelů ve tvaru T (zobrazený tříkolíkový průřez)

Tento snímek ukazuje pět samčích kabelů ve tvaru T uspořádaných do cívky s polovrchním úhlem, který odhaluje průřez 3pinových vnitřních kontaktů. Svinutí demonstruje flexibilitu kabelu – důležitou pro těsné vedení v zalisovaných kabelových sestavách elektrických vozidel. Pohled v řezu také umožňuje rychlé ověření tloušťky izolace a rozteče kolíků před integrací kabelového svazku.

Tři rozbočovače typu T v sérii (pohled ze strany, porty nejsou vidět)

Tento snímek s bočním úhlem zachycuje tři rozbočovače typu T zapojené v řadě, s porty směřujícími od kamery – takže spárovaná rozhraní nejsou vidět. Přímé uspořádání ilustruje typickou konfiguraci řetězu pro zalisované kabelové sestavy elektrických vozidel, kde je zapotřebí více odbočných bodů podél jednoho kmene bez objemných spojovacích krabic.
