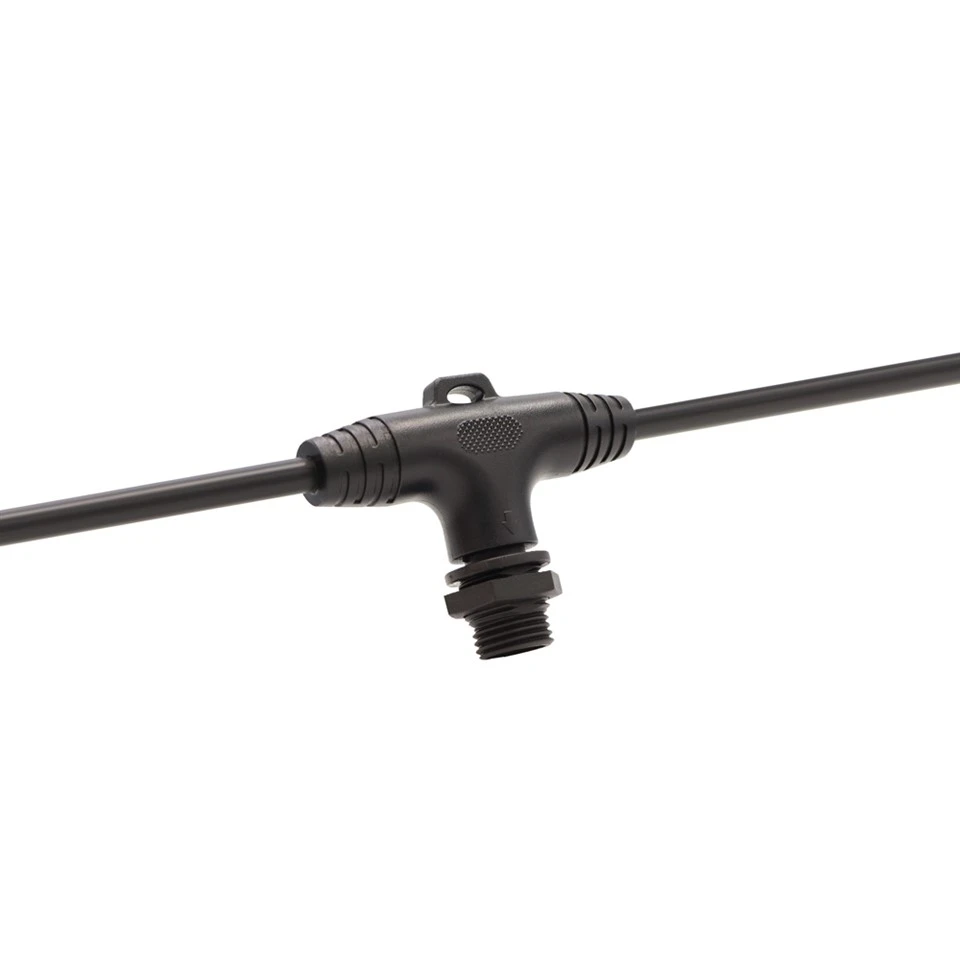

Vodotěsná sestava bateriového kabelu typu M12 2-6 Pin T- pro robotické kabely IP67

Vodotěsný konektor odbočného panelu typu M12 2-6 Pin T- je třícestná{2}}součástka bočníku speciálně navržená pro venkovní sériové elektrické vedení. Jeho jedinečná struktura ve tvaru T-jedna{5}}ve-dvou-výrazně zjednodušuje rozmístění elektroinstalace v terénu a eliminuje potřebu objemných mezilehlých spojovacích krabic.
Přijímá standardní uzamykací konstrukci se závitem M12×1.0 spárovanou s pryžovými těsnícími podložkami a poskytuje stabilní prachotěsnost a vodotěsnost IP67, aby odolala vlhkému, deštivému, zakopanému i venkovnímu-pracovnímu prostředí s otevřeným vzduchem. Kontakty jsou z poniklované-mosazi s nízkým přechodovým odporem, stabilní vodivostí a silnou odolností proti korozi. Celé pouzdro je vyrobeno z tvrdého PVC, vyznačuje se dobrou odolností proti nárazu a širokou teplotní adaptabilitou v rozsahu od -20 stupňů do +85 stupňů.
Tento rozbočovač je široce používán ve venkovním krajinném osvětlení, zahradních lampách, řetězcích LED pouličního osvětlení, monitorovacím napájecím zdroji a malé průmyslové distribuované elektroinstalaci. Vlastní délku kabelu, počet kolíků a vnitřní průměr otvoru pro kabel lze upravit tak, aby vyhovovaly vašim skutečným konstrukčním požadavkům.

Odeslat dotaz

Dongguan Hejiaxin Technology Co., Ltd. je jedním z předních výrobců a dodavatelů sestavy vodotěsných bateriových kabelů typu m12 2-6pin t-pro správu kabelů robotů ip67 v Číně. Neváhejte zde prodávat trvanlivé výrobky vyrobené v Číně a získejte ceník z naší továrny. Všechny přizpůsobené produkty mají vysokou kvalitu a konkurenceschopnou cenu.

Technické specifikace

Parametr	Specifikace
Jmenovité napětí	AC 250V
Aktuální hodnocení	16A
Pářící cykly	1500krát
Maximální vnější průměr kabelu	Menší nebo rovno 8,0 mm
Struktura obvodu	Paralelní obvod 4jádrového typu 1-ve dvou-T-
Kontaktní odpor	Menší nebo rovno 10 mΩ
Izolační odpor	Větší nebo rovno 500MΩ při DC 500V
Napěťová výdrž při pokojové teplotě	1,5KV
Teplotní hodnocení	-20 stupňů ~+85 stupňů
Vodotěsná úroveň	IP67

Specifikace materiálu

Parametr	Specifikace
Materiál odpovídající drátu	PVC / gumový kabel
Hlavní materiál pouzdra	PVC
Kontaktní materiál kolíku	Poniklovaná-mosaz
Těsnící komponenty	Gumový těsnící kroužek a kabelová průchodka
Materiál pojistné matice	PVC

Produktový technický výkres

Dimensional Drawing

Tento rozměrový výkres CAD zaznamenává všechny mechanické velikosti jádra konektoru odboček typu T-. Celková horizontální délka je 72 mm, délka svislého závitu 21,1 mm, šestihranná pojistná matice přes plošky 25 mm. Standardní vnější závit M16×1,0 zajišťuje bezproblémovou shodu s nosnými zástrčkami kabelu. Vestavěná-struktura odlehčení tahu kabelu účinně zabraňuje zlomení vodiče způsobenému tahem a dlouhodobými{10}vibracemi. Všechny rozměrové tolerance odpovídají normě ISO 2768-m. Technické výkresy ve formátu PDF a DWG jsou k dispozici na vyžádání. Podporujeme přizpůsobené úpravy délky pouzdra, velikosti závitu a velikosti přívodu kabelu tak, aby odpovídaly tloušťce panelu a uspořádání kabeláže.

Detail produktu

Tato fotografie ukazuje nosnou zástrčku kabelu s integrovaným krytem z PVC. Vícevrstvá vnitřní pryžová průchodka pevně svírá vnější plášť kabelu a vytváří spolehlivé vodotěsné těsnění. Kontaktní dutina se 4 otvory dokonale lícuje se samčí svorkou T konektoru pro pohodlné sériové prodlužovací zapojení.

Příslušenství k šestihranné pojistné matici z PVC

Tento nezávislý snímek ukazuje odpovídající šestihrannou pojistnou matici pro konektor M16 T. Spolupracuje s vnějším závitem pro stlačení těsnících podložek a pevné zajištění celé sestavy. Černý PVC materiál je konzistentní s hlavním krytem, s vynikající izolací a venkovní ochranou proti-stárnutí.
