M12 2-4 Pin samec/female Integral T-Typ svazku vodičů a kabelů

Dongguan Hejiaxin Technology Co., Ltd. je jedním z předních výrobců a dodavatelů kabelových svazků a kabelů typu m12 2-4zástrčka/zásuvka integrálního t-typu kabelových svazků a kabelů. Neváhejte zde prodávat trvanlivé výrobky vyrobené v Číně a získejte ceník z naší továrny. Všechny přizpůsobené produkty mají vysokou kvalitu a konkurenceschopnou cenu.

Tělo ve tvaru T, kmen na jednom konci, dvě větve o 180°. Závit pro montáž do panelu M12×1,0 na straně kufru, nylonová matice zajišťuje zvenku. Odbočné zásuvky akceptují standardní zástrčky M12. Rozměry overmould: délka kmene 36,3 mm, ramena větví 11,4 mm a 15 mm, celková šířka těla 53 mm v nejširším místě. Montážní matice měří přes plošky 9,8 mm s referencí 7,8 mm na protilehlé ploše. Standardní kruhové uspořádání kontaktů M12. ISO 2768-m. K dispozici je vlastní mapování pinů – řekněte nám, které kontakty jdou na kterou pobočku. PDF/DWG na vyžádání.

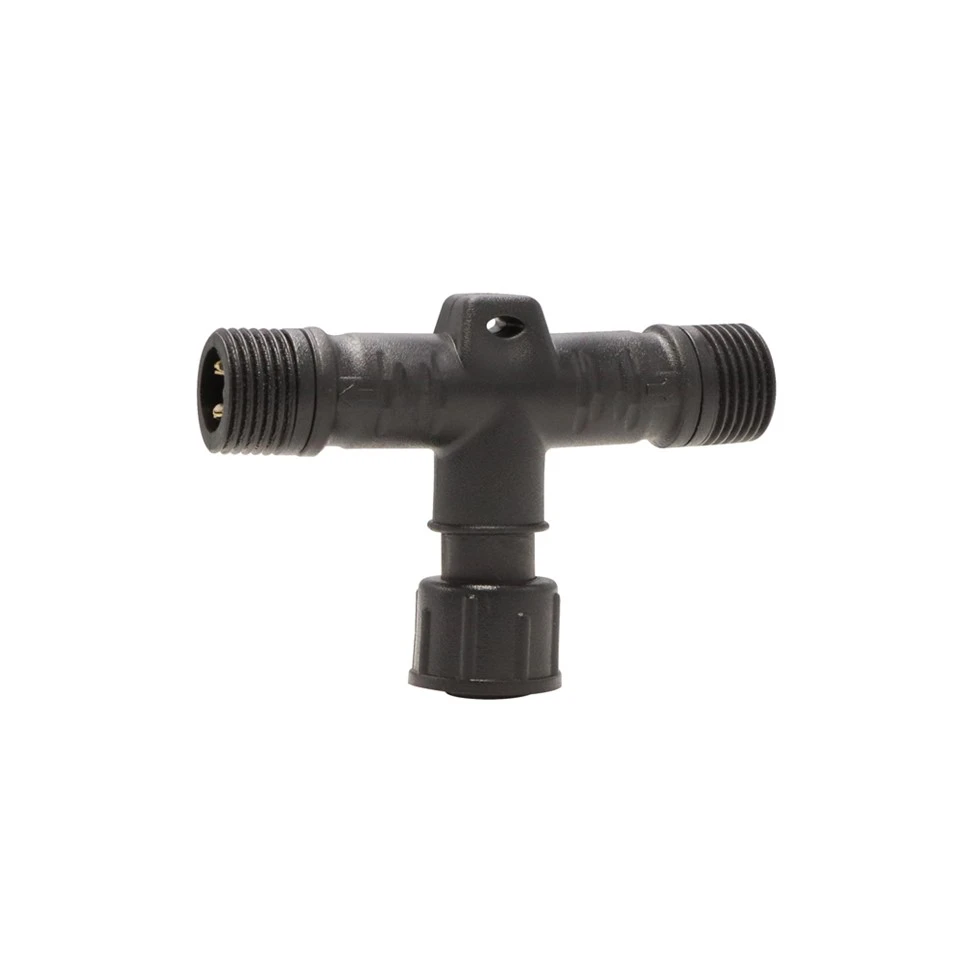

Pohled shora na M12 2-4 kolíkový integrovaný rozbočovač typu T s nylonovou maticí

Tento snímek shora ukazuje rozbočovač M12 typu T v černém PVC, vybavený nylonovými spojovacími maticemi místo kovu – lehčí varianta pro montáž na panel. Nejsou připojeny žádné kabely, takže tři porty a integrální lisované tělo jsou plně viditelné. Nylonové matice stále poskytují těsnost IP67, když jsou spojeny, a tvar T umožňuje přímý průchod a kolmou odbočku.

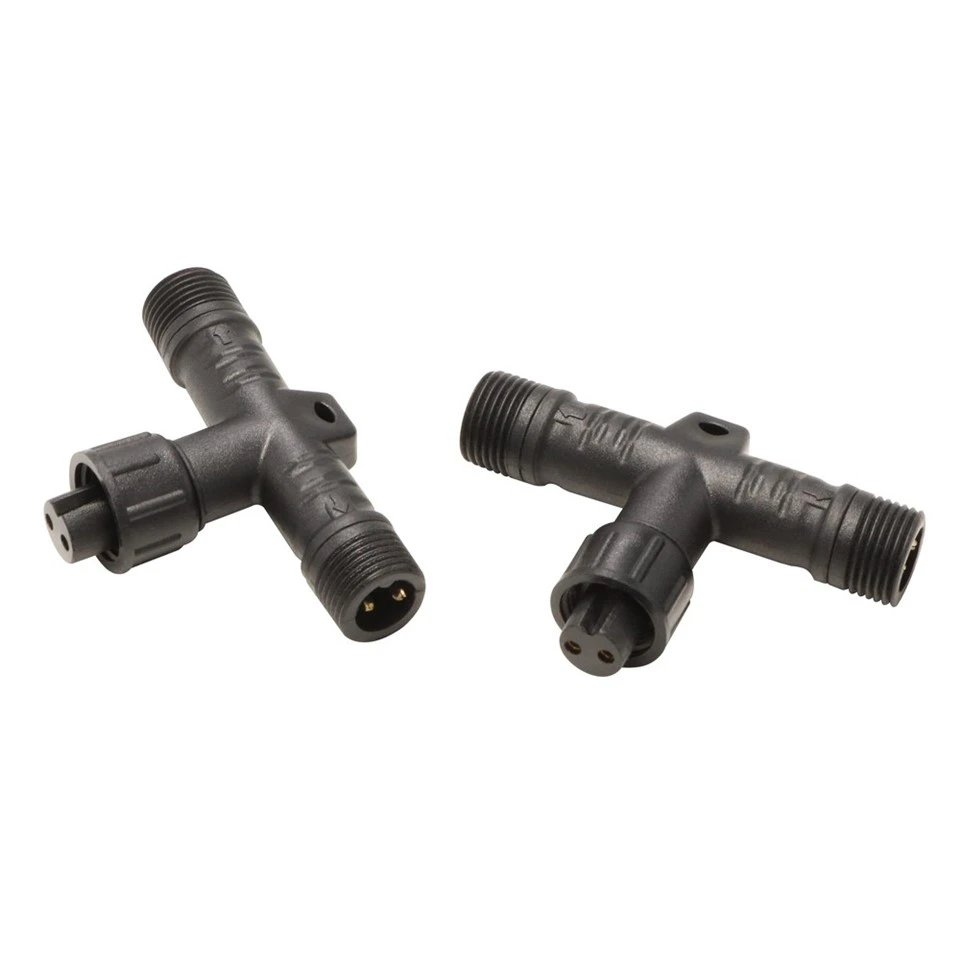

Křížově umístěné rozdělovače M{0}} kolíků zobrazující 2pinové kontakty

Dva identické rozbočovače jsou umístěny napříč, aby odkryly samčí a samičí rozhraní – oba jsou konfigurace se 2 kolíky. Toto uspořádání jasně ukazuje rozložení kontaktů a polohy polarizačních klíčů. Tyto jednotky se obvykle používají jako součást sestavy kabelového svazku, což umožňuje přizpůsobení kabeláže na místě bez trvalých spojů.
