M12 2 Core Quick Assembly Vodotěsný konektor IP67
Dongguan Hejiaxin Technology Co., Ltd. je jedním z předních výrobců a dodavatelů vodotěsného konektoru ip67 pro rychlou montáž jádra m12 2 v Číně. Neváhejte zde prodávat trvanlivé výrobky vyrobené v Číně a získejte ceník z naší továrny. Všechny přizpůsobené produkty mají vysokou kvalitu a konkurenceschopnou cenu.
Technické specifikace
|
Parametr |
Specifikace |
|
Jmenovité napětí |
AC 250V |
|
Aktuální R ating |
Menší nebo rovno 6A |
|
Doby zástrčky |
1500 |
|
Maximální vnější průměr kabelu |
Menší nebo rovno 6,0 mm |
|
Struktura obvodu |
Paralelní |
|
Kontaktní odpor |
10mΩ |
|
Struktura izolace |
500MΩ při DC 500V |
|
Napěťová odolnost při pokojové teplotě |
1,5KV |
|
TemperatureRating |
-20 stupňů ~+85 stupňů |
|
Vodotěsná úroveň |
IP67 |
Specifikace materiálu
|
Parametr |
Specifikace |
|
Materiál drátu |
PVC, Guma |
|
Materiál Jack |
PVC |
|
Materiál čepu |
Poniklovaná-mosaz |
|
Těsnicí kroužek |
Pryž |

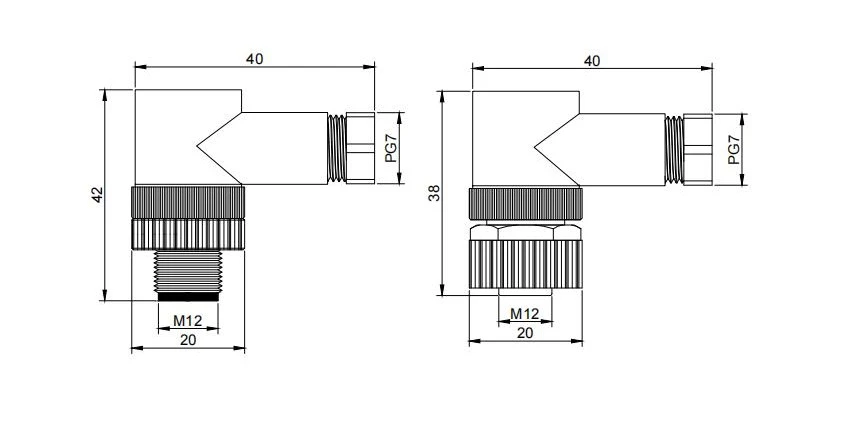

Inženýrský výkres produktu
Rozměrový výkres poskytuje klíčová mechanická data podle přiloženého CAD výpisu. Celková délka zástrčky 40,0 mm; Celková délka zásuvky samice 40,0 mm. Oba mají protilehlé závity M12×1,0 s délkou záběru 20,0 mm. Rychlospojka je nasouvacího typu – pro první zapojení není nutné otáčení; pojistné pouzdro stlačuje vnitřní O-kroužek pro utěsnění IP67. Kabelový vstup akceptuje až 6,0 mm vnějšího průměru. Tolerance na ISO 2768-m. PDF/DWG k dispozici pro integraci CAD. Během montáže ověřte hloubku vložení kabelu a stlačení těsnění, abyste zajistili jmenovitou vodotěsnost.
Detail produktu
Zásuvka se 4 kolíky
Tento pohled pod úhlem 45 stupňů ukazuje zásuvku se čtyřmi poniklovanými mosaznými zásuvkovými kontakty (průměr 1,0 mm) uspořádanými ve standardním vzoru M12. Černé pouzdro z PVC a vnitřní závit (M12×1,0) jsou viditelné. Těsnící O-kroužek je zapuštěn uvnitř dosedací plochy. Tento obrázek pomáhá zkontrolovat zarovnání kontaktů a stav závitu před montáží.
Zásuvka pro ženy s příslušenstvím
Tato fotografie ukazuje zásuvku společně s ochranným krytem proti prachu. Víčko je vylisováno z černého PVC s nasazovacím závitem M12 – není potřeba žádné nářadí. Při instalaci kryje kontakty a těsnění před nečistotami a vlhkostí během skladování. Postroj zabraňuje ztrátě. Užitečné pro údržbu v terénu a dočasné odpojení.
FAQ
Populární Tagy: m12 2 jádrový rychlomontážní vodotěsný konektor ip67, Čína m12 2 jádrový rychlomontážní vodotěsný konektor ip67 výrobci, dodavatelé, továrna
