Vodotěsný konektor M12 3 Core Rated IP68

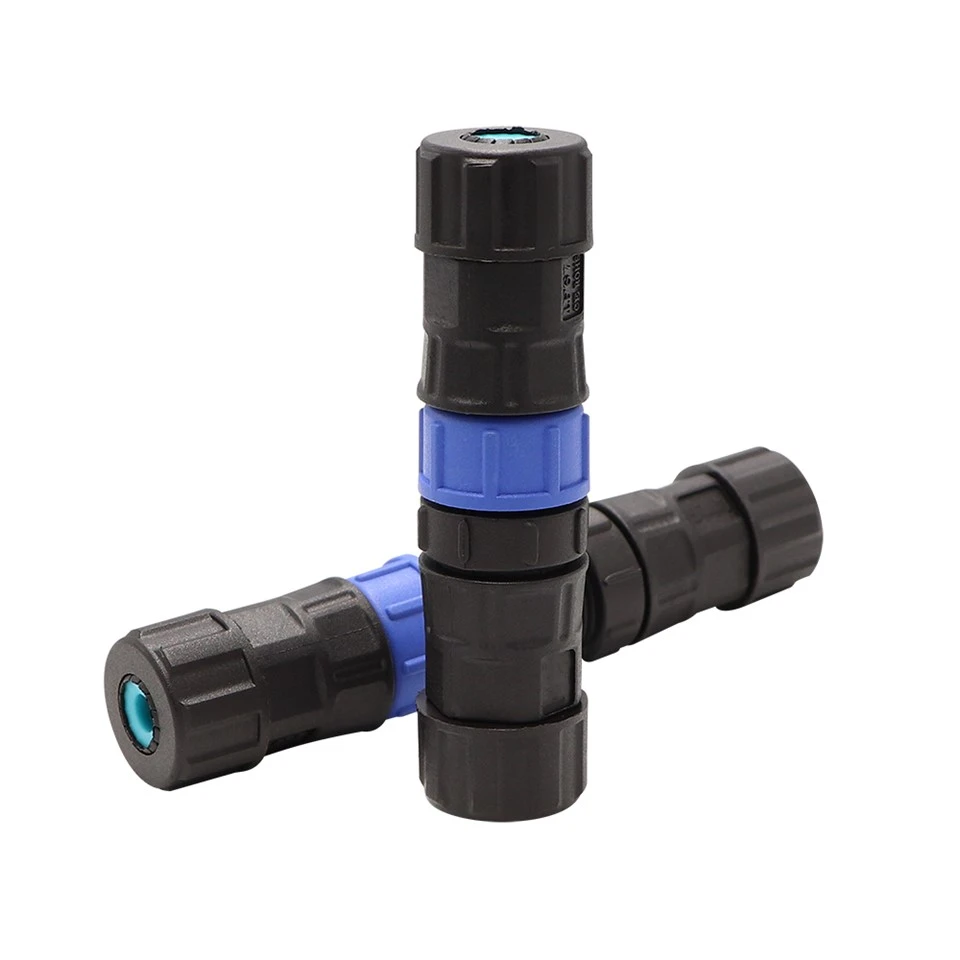

Tato složená fotografie ukazuje 3kolíkové konektory samec a samice ve vertikální i horizontální orientaci. Černé kryty z PVC jsou v celém rozsahu konzistentní, se spojovacím kroužkem vylisovaným v modré barvě – vizuální indikátor pro rychlou identifikaci třídy těsnění IP68. V samčí ploše jsou viditelné tři poniklované mosazné kontakty (1,0 mm kolíky). Modrý kroužek odlišuje tuto řadu od standardních verzí IP67 a signalizuje zvýšenou schopnost ponoření. Použijte tento obrázek pro pozitivní vizuální identifikaci před instalací pod vodou nebo v prostředí s vysokou vlhkostí.

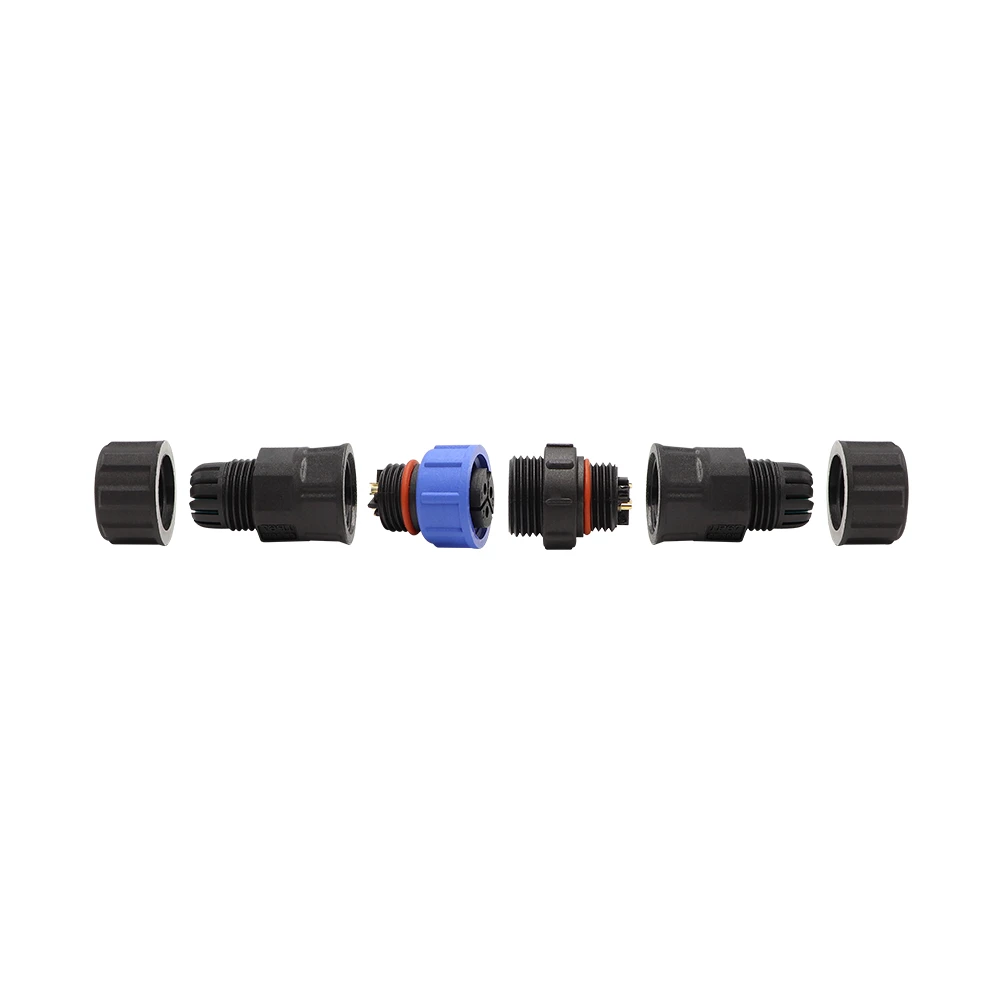

Tato fotografie v rozloženém pohledu ukazuje samčí a samičí adaptér zcela rozebrané a odhaluje vnitřní architekturu těsnění. Dvojité O-kroužky (jeden na kořeni vnějšího závitu, jeden uvnitř vnitřního závitu) jsou jasně viditelné – to jsou primární prvky, které dosahují ochrany proti ponoření IP68. Závitová spojovací matice, kabelová průchodka a vnitřní svorka pro odlehčení tahu jsou zobrazeny samostatně. K opětovné montáži nejsou potřeba žádné speciální nástroje – standardní točivý moment (0,8–1,2 Nm) na ucpávce zajišťuje správné stlačení těsnění. Tento obrázek pomáhá posádkám údržby porozumět svazku těsnění a správnému pořadí montáže.
