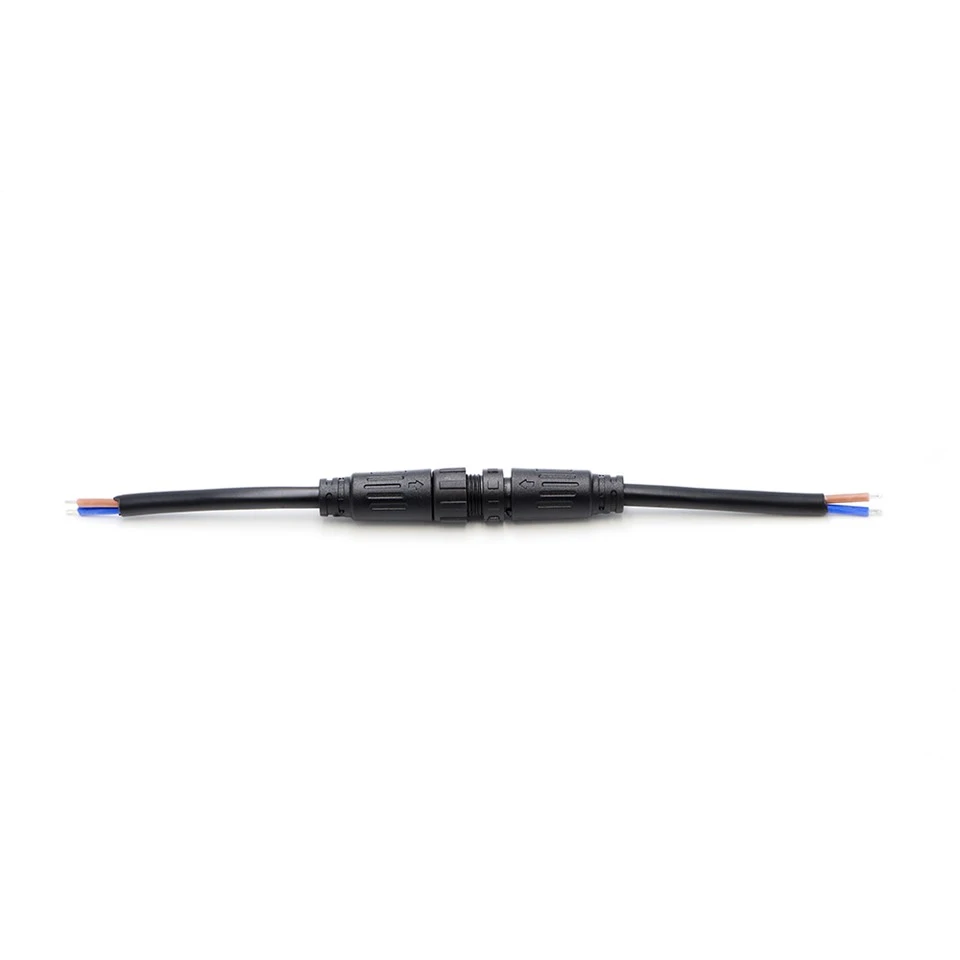

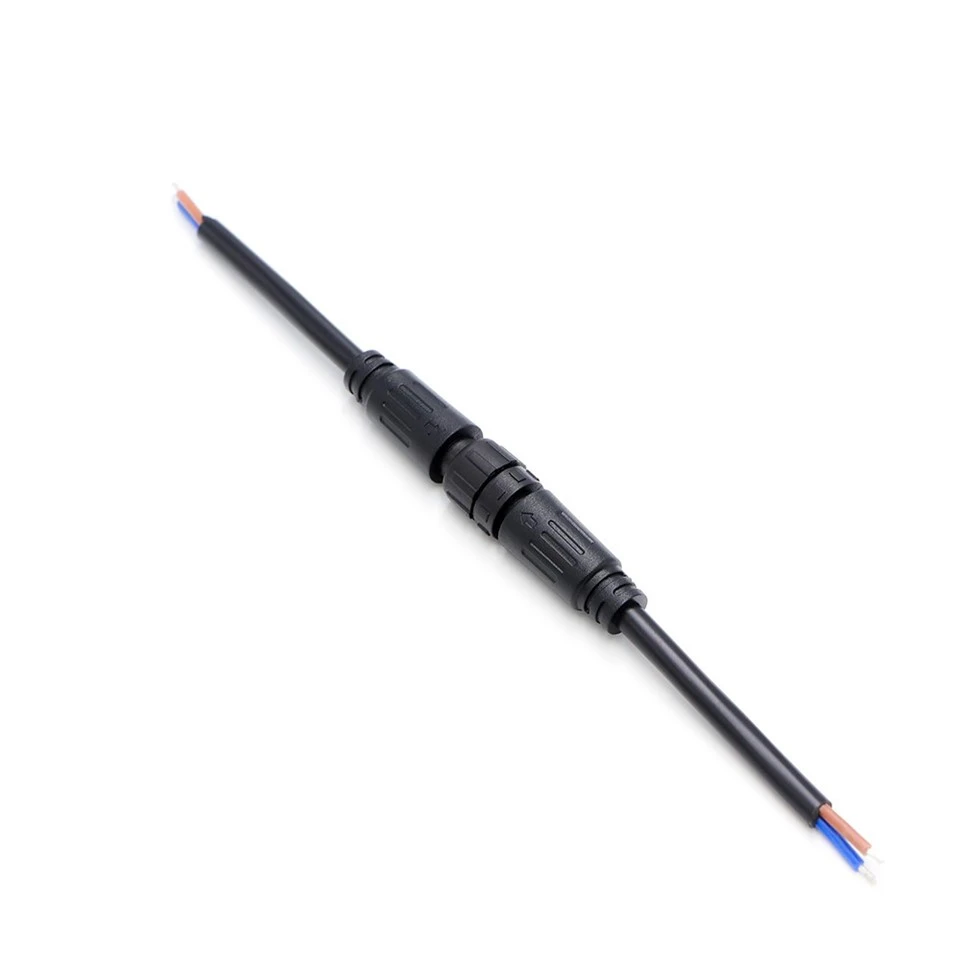

Vodotěsný konektor M12 3 se závitem IP67
Dongguan Hejiaxin Technology Co., Ltd. je jedním z předních výrobců a dodavatelů vodotěsného konektoru ip67 se závitem m12 3 v Číně. Neváhejte zde prodávat trvanlivé výrobky vyrobené v Číně a získejte ceník z naší továrny. Všechny přizpůsobené produkty mají vysokou kvalitu a konkurenceschopnou cenu.
Technické specifikace
|
Parametr |
Specifikace |
|
Jmenovité napětí |
AC 250V |
|
Aktuální R ating |
Menší nebo rovno 6A |
|
Doby zástrčky |
1500 |
|
Maximální vnější průměr kabelu |
Menší nebo rovno 6,0 mm |
|
Struktura obvodu |
Paralelní |
|
Kontaktní odpor |
10mΩ |
|
Struktura izolace |
500MΩ při DC 500V |
|
Napěťová odolnost při pokojové teplotě |
1,5KV |
|
TemperatureRating |
-20 stupňů ~+85 stupňů |
|
Vodotěsná úroveň |
IP67 |
Specifikace materiálu
|
Parametr |
Specifikace |
|
Materiál drátu |
PVC, Guma |
|
Materiál Jack |
PVC |
|
Materiál čepu |
Poniklovaná-mosaz |
|
Těsnicí kroužek |
Pryž |
Inženýrský výkres produktu
Rozměrový výkres poskytuje klíčová mechanická data podle přiloženého CAD výpisu. Celková délka vnější zástrčky 43,7 mm, s délkou protilehlého závitu 14,6 mm a bočním závitem panelu- 12,0 mm; kabelový vstup akceptuje až 6,0 mm vnějšího průměru. Celková délka vnitřní zásuvky 43,3 mm, s hloubkou závitu 15,4 mm na protilehlé ploše a 8,5 mm na montážní straně – všimněte si asymetrie mezi délkami záběru samec/samice. Plně spojená sestava se zmenší na specifikovanou obálku. Všechny závity jsou M12×1,0; tolerance podle ISO 2768-m. Poloha polarizačního klíče je označena pro zajištění správné orientace. PDF/DWG k dispozici pro integraci CAD. Při výpočtu vůle panelu a překrytí závitu ověřte hloubku záběru 14,6 mm a 15,4 mm.
Detail produktu

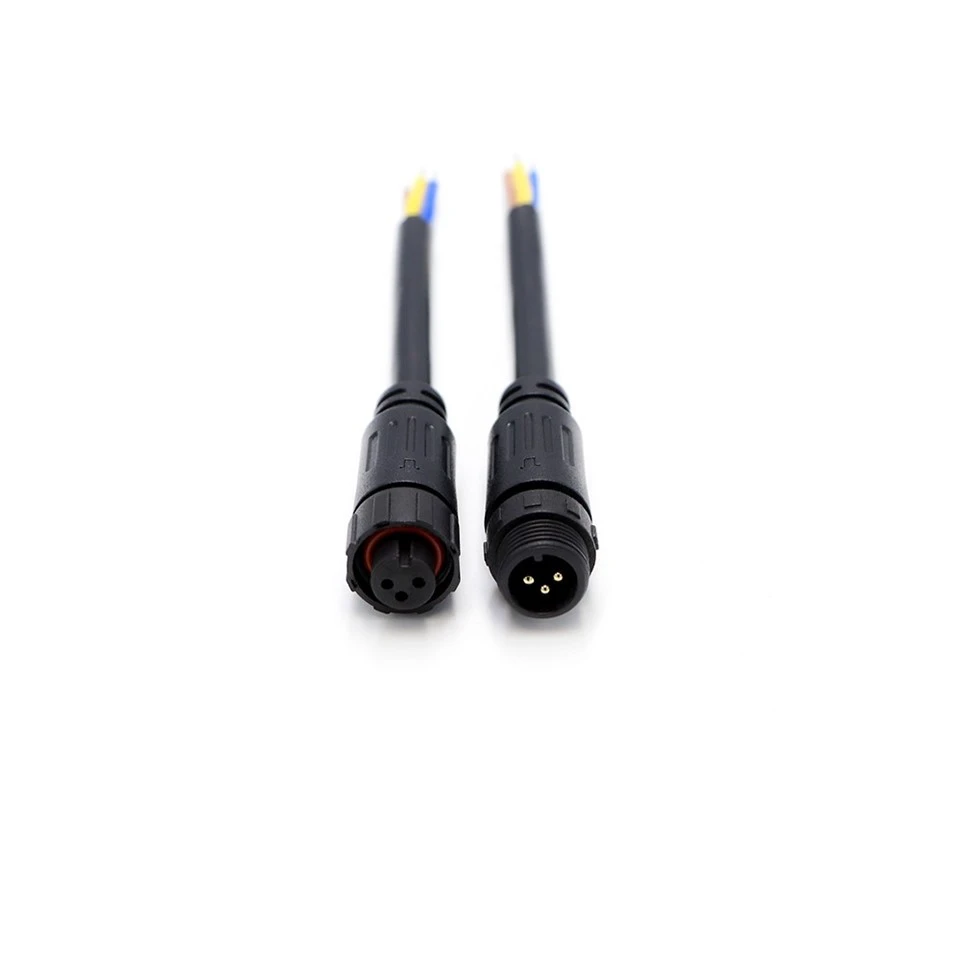

Pohled zepředu na zástrčku (3kolíkové, černé pouzdro z PVC)
Tento pohled zepředu-zachycuje zástrčku se třemi poniklovanými{1}}mosaznými kontakty uspořádanými ve standardním kruhovém vzoru M12 (kolíky o průměru 1,0 mm). Černé pouzdro z PVC poskytuje mechanickou ochranu a elektrickou izolaci; integrovaný polarizační klíč je viditelný na pozici 12 hodin, což zajišťuje správnou orientaci během párování. Konstrukce zapuštěné plochy umožňuje snadné čištění nečistot před připojením. Na této straně není odkrytý žádný těsnicí kroužek – je umístěn za kořenem závitu. Tento obrázek použijte k ověření stavu čepu, vystředění a nepřítomnosti otřepů nebo deformací před montáží.

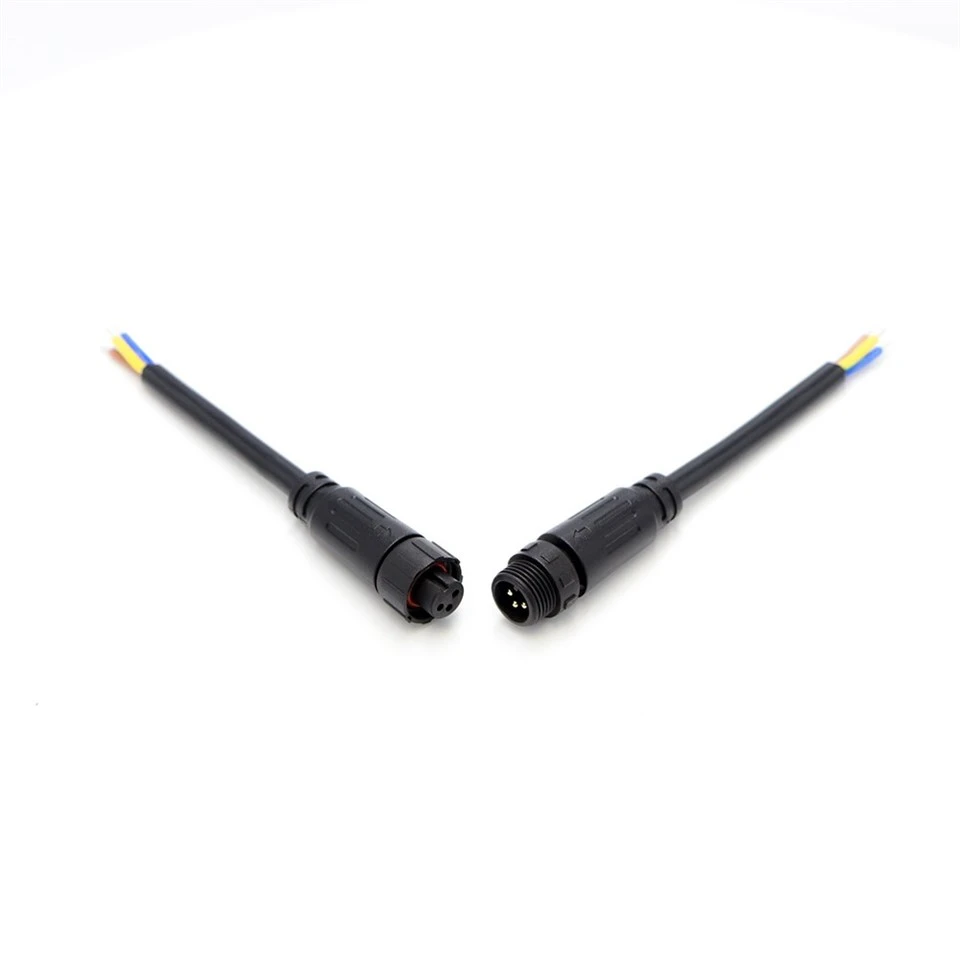

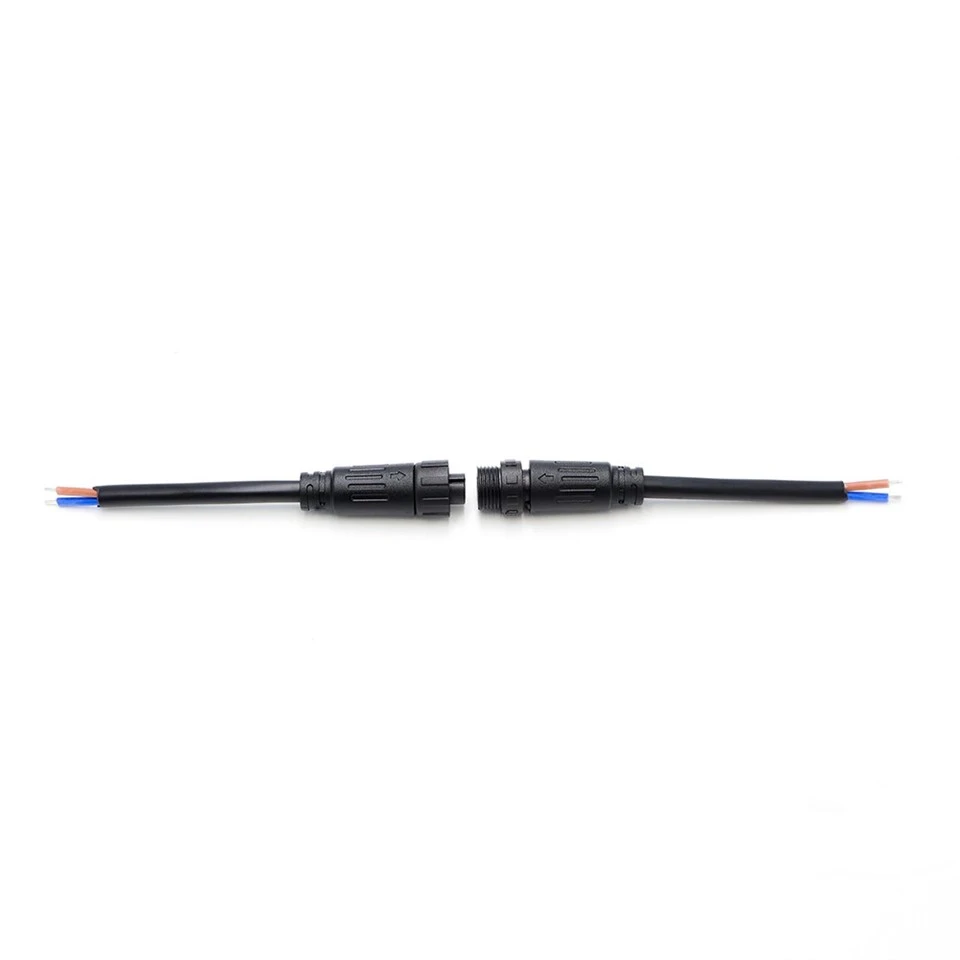

Muž a žena jsou odděleni (zvýraznění v červeném kruhu)
Tato fotografie ukazuje oddělenou zástrčku (vlevo) a zásuvku (vpravo) s červeným kroužkem zvýrazňujícím těsnící O-kroužek na kořeni vnějšího závitu – primární těsnící prvek IP67. Oba kovové závity (M12×1,0) jsou plně viditelné; červený štítek pomáhá při lokalizaci těsnění před montáží a zabraňuje opomenutí během instalace na místě. Materiál O-kroužku je pryž, kompatibilní s –20 až +85 stupni a odolná vůči vlhkosti a mírným chemikáliím. Tento obrázek slouží jako vizuální připomenutí, abyste před každým spojením zkontrolovali O-kroužek, zda není pořezaný nebo opotřebovaný.
FAQ
Populární Tagy: Vodotěsný konektor m12 3 s kolíkovým závitem ip67, Čína m12 3 Vodotěsný konektor s kolíkovým závitem ip67 výrobci, dodavatelé, továrna
