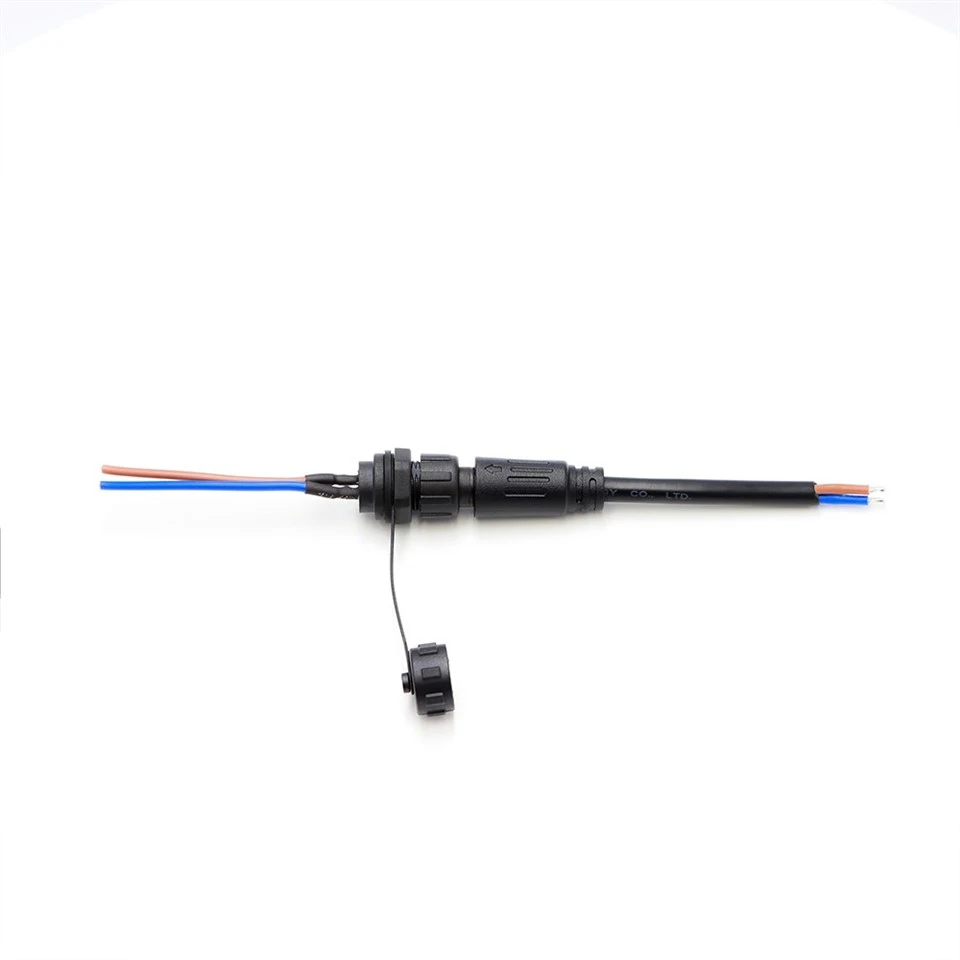

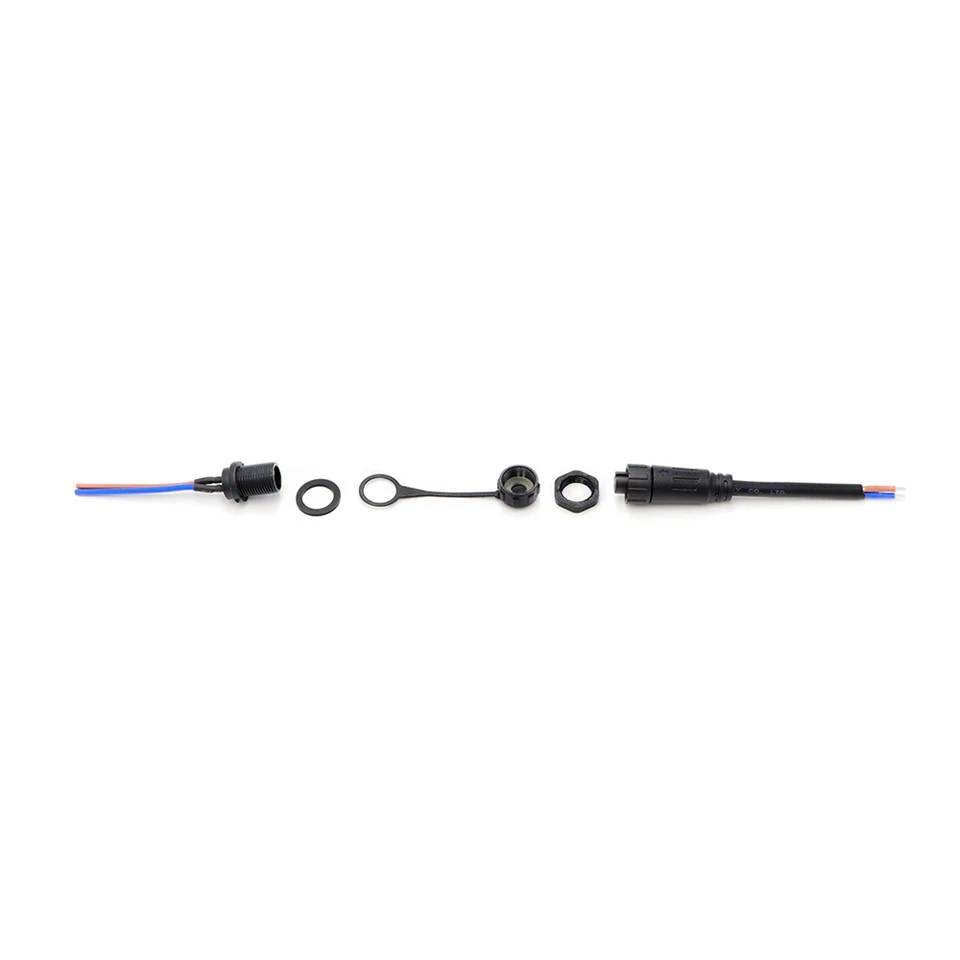

M16 2 Závitový vodotěsný konektor pro montáž na jádro IP67

Verze jádra M16 2 pro montáž na panel je určena pro pevnou instalaci – prochází kruhovým výřezem se závitovým pouzdrem a těsnicí podložkou. Tato konstrukce eliminuje otvory pro průchozí kabely, což znamená méně míst pro vnikání vlhkosti. Vhodné pro ovládací skříně, propojovací krabice, venkovní kryty. 10A/250V AC, závit M16×1.0. Elektrika: Kontaktní odpor menší nebo rovný 10 mΩ, izolace větší nebo rovna 500 MΩ při DC 500 V, dielektrická odolnost 1,5 kV, 1 500 cyklů. Těsnění IP67, poniklované mosazné kolíky, pouzdro z PVC, -20 stupňů až +85 stupňů. Paralelní obvod. Funguje dobře pro řídicí systémy OEM, rozvody odolné proti povětrnostním vlivům a sestavy panelů, kde je prioritou udržení utěsněného krytu. Rozsah tloušťky panelu je na výkresu – zkontrolujte jej před řezáním.

Odeslat dotaz

Dongguan Hejiaxin Technology Co., Ltd. je jedním z předních výrobců a dodavatelů závitového vodotěsného konektoru ip67 pro montáž na jádro m16 2 v Číně. Neváhejte zde prodávat trvanlivé výrobky vyrobené v Číně a získejte ceník z naší továrny. Všechny přizpůsobené produkty mají vysokou kvalitu a konkurenceschopnou cenu.

Technické specifikace

Parametr	Specifikace
Jmenovité napětí	AC 250V
Aktuální R ating	Menší nebo rovno 6A
Doby zástrčky	1500
Maximální vnější průměr kabelu	Menší nebo rovno 8,0 mm
Struktura obvodu	Paralelní
Kontaktní odpor	10mΩ
Izolační struktura	500MΩ při DC 500V
Napěťová odolnost při pokojové teplotě	1,5KV
TemperatureRating	-20 stupňů ~+85 stupňů
Vodotěsná úroveň	IP67

Specifikace materiálu

Parametr	Specifikace
Materiál drátu	PVC, Guma
Materiál Jack	PVC
Materiál čepu	Poniklovaná-mosaz
Těsnicí kroužek	Pryž

Produktový technický výkres

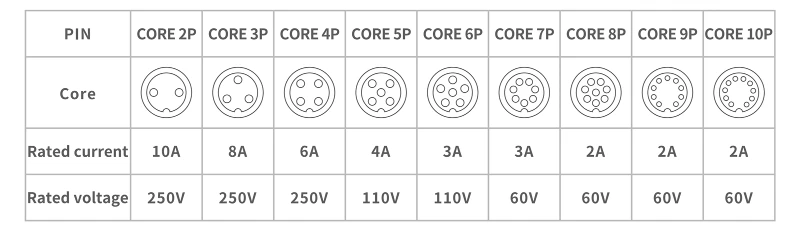

Core Configuration Diagram

Dimensional Drawing -

Z CAD: zástrčka pro montáž na panel 53,0 mm celkově, závit pouzdra M16×1,0 15,0 mm, závit na straně panelu 14,0 mm, montážní matice 24,1 mm AF. Zásuvka: hloubka protilehlého závitu 16,4 mm, matice 21,5 mm AF. Snížení proudu pro řadu pro montáž na panel: 2-pin 10A/250V, 3-pin 8A/250V, 4-pin 6A/250V, 5-pin 4A/110V, až 10-pin 2A/60V. ISO 2768-m. PDF/DWG k dispozici. A ano – délku pouzdra, profily závitů, velikosti matic, uspořádání kontaktů lze upravit tak, aby odpovídaly vaší tloušťce panelu a potřebám kabelového vstupu. Řekněte nám, s čím pracujete.

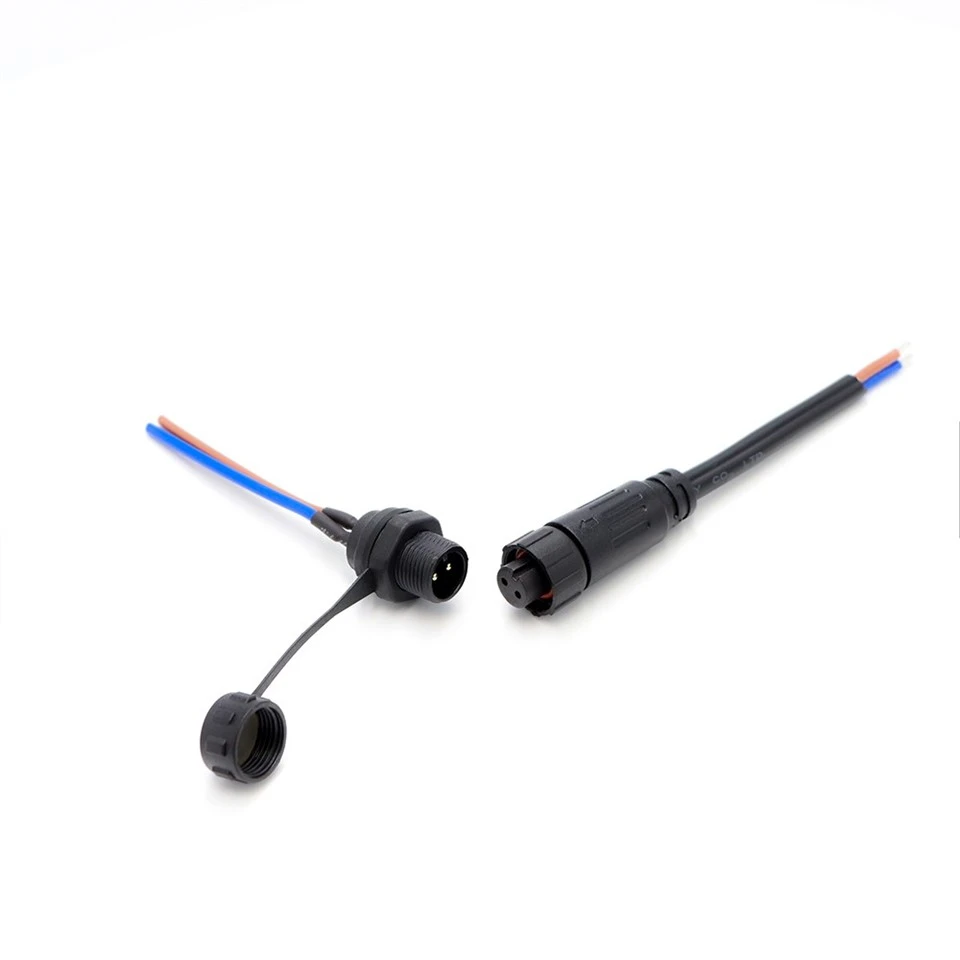

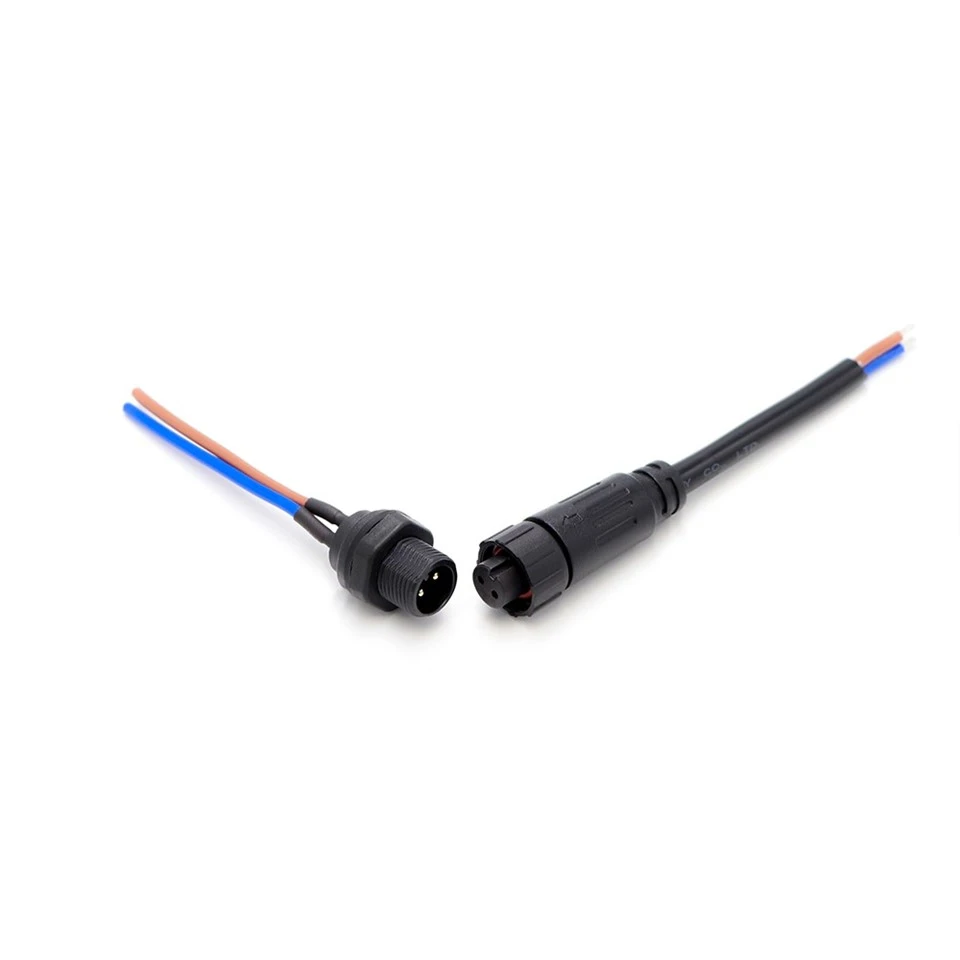

Detail produktu

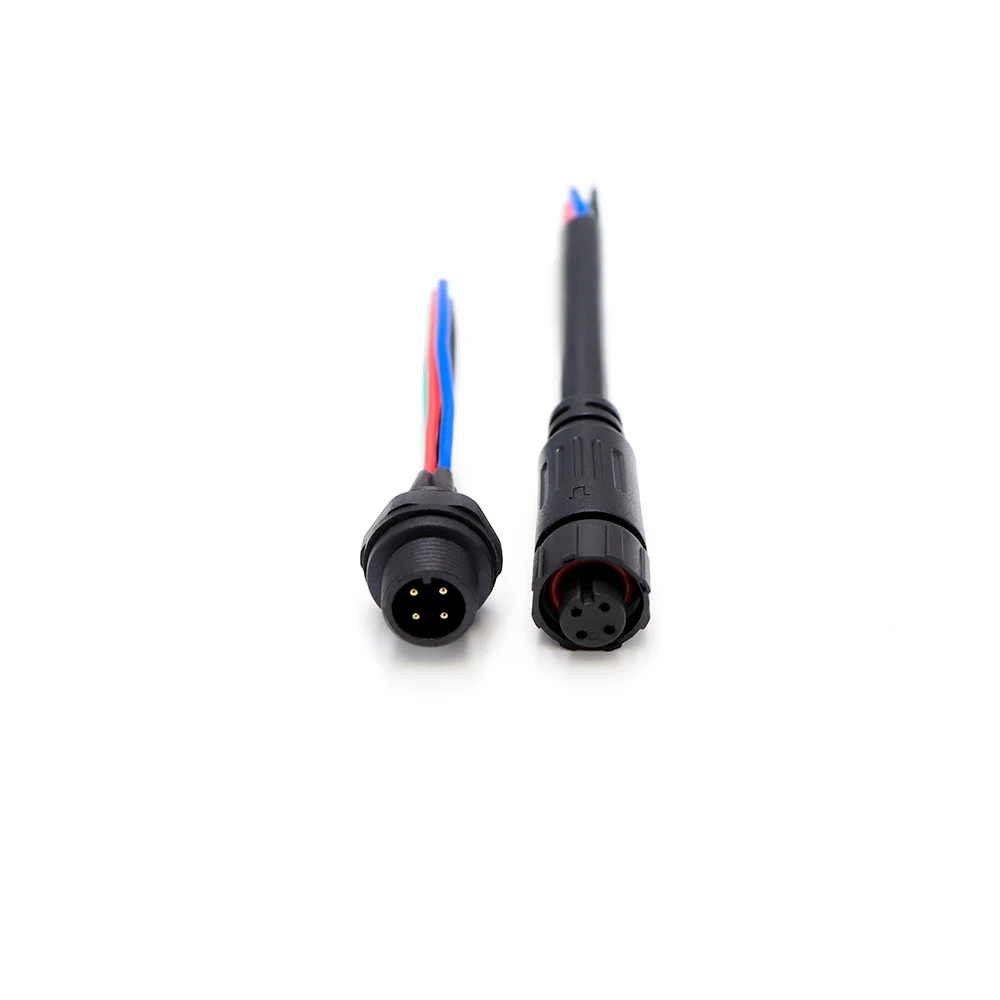

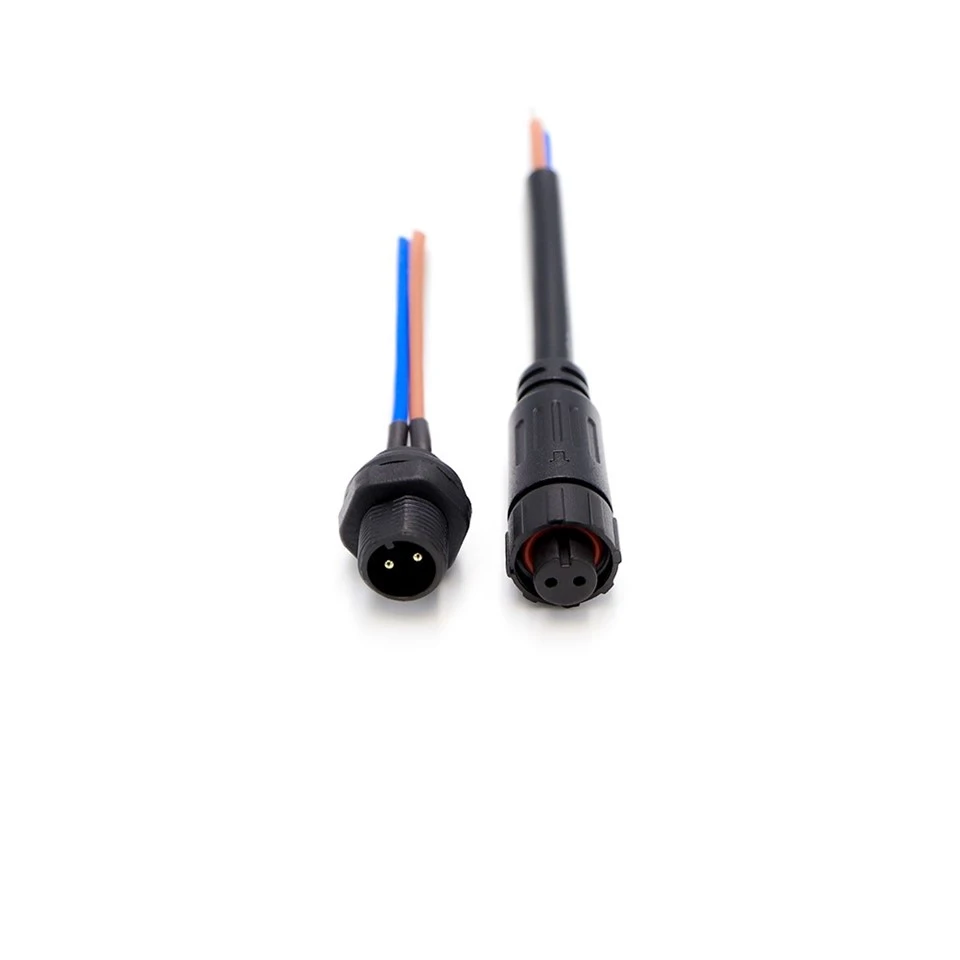

Pohled zepředu pro muže a ženy (verze se čtyřmi kolíky)

Tato fotografie zepředu ukazuje zástrčku a zásuvku 4kolíkové varianty (pro ilustrační účely) umístěné vedle sebe. Oba mají čtyři poniklované mosazné kontakty uspořádané ve standardním kruhovém vzoru M16 s černým pouzdrem z PVC. Tento obrázek pomáhá ověřit zarovnání kolíku a patice a orientaci před montáží.

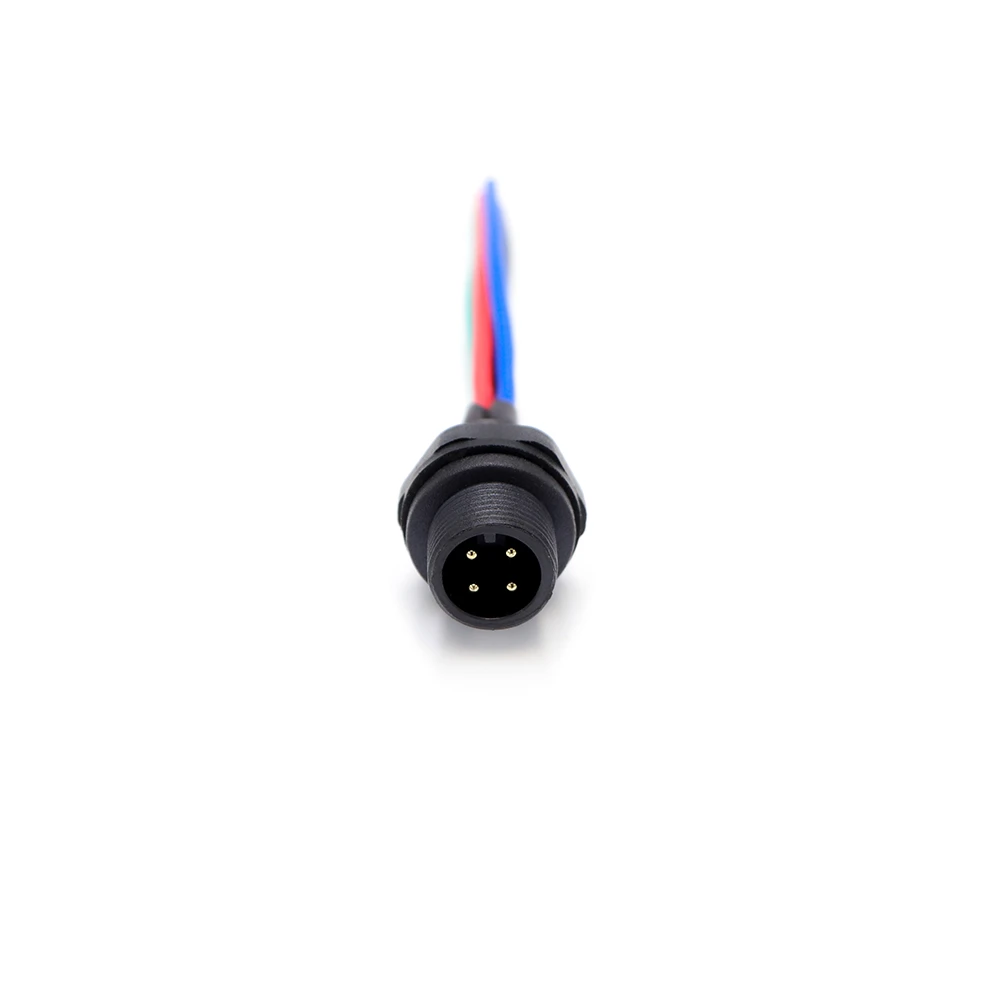

Pohled zepředu na zástrčku (verze se 4 kolíky, černé PVC)

Tento čelní pohled ukazuje zástrčku 4kolíkové varianty (pro ilustrační účely) se čtyřmi jasně viditelnými poniklovanými mosaznými kolíky. Zobrazeno je také černé pouzdro z PVC a vnější závit M16×1,0. Tento obrázek pomáhá při kontrole stavu čepu, přímosti a kvality pokovování před spojením.
