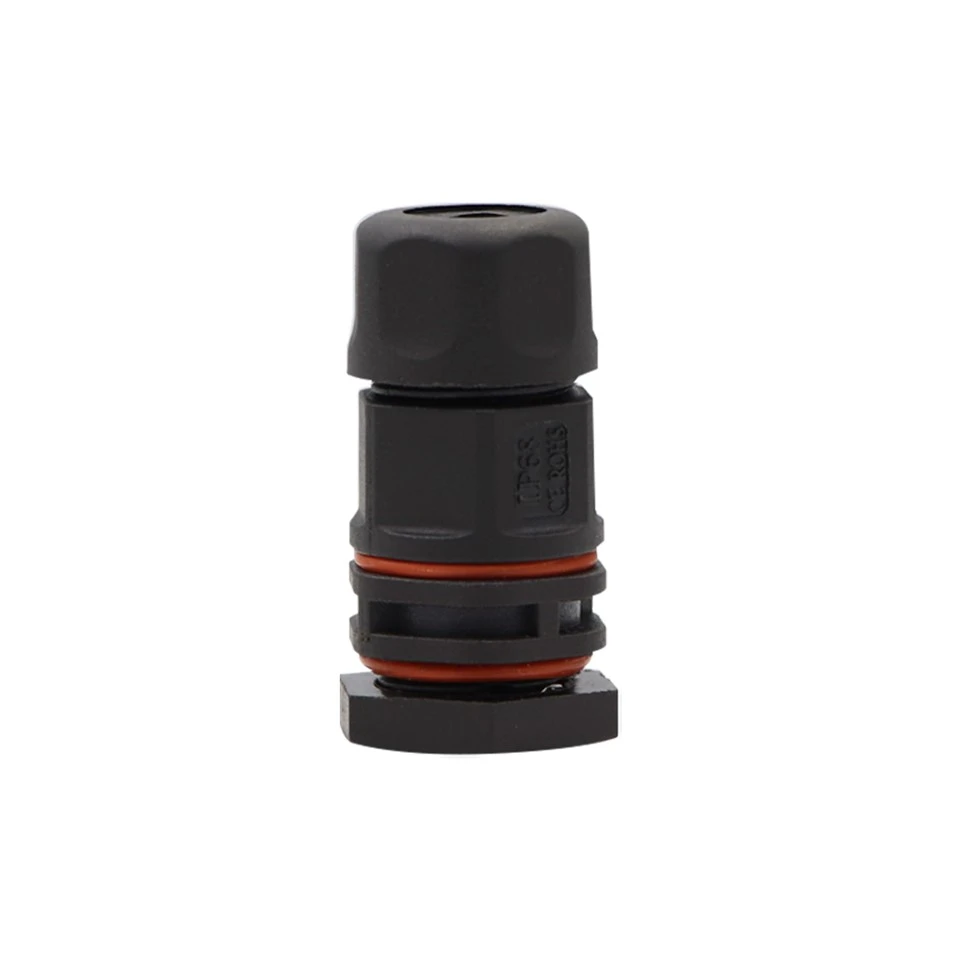

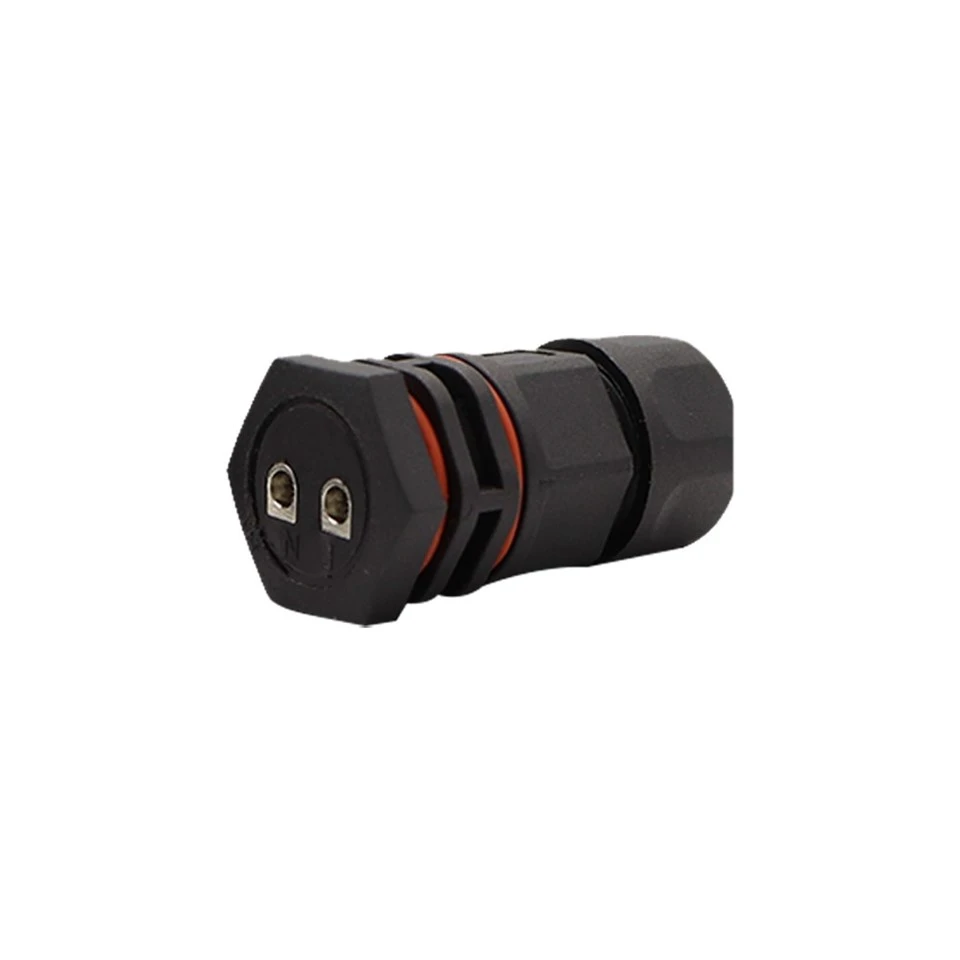

M16 3 Závitový vodotěsný konektor pro montáž na jádro IP67

Závitový konektor pro montáž na panel s jádrem M{0}} je vysokoproudé přepážkové rozhraní pro průmyslovou distribuci energie, ovládání motorů a venkovní zařízení pro velké zatížení – se jmenovitým proudem 20 A/250 V AC, nejvyšším v řadě M16. Závit M16×1,0 poskytuje bezpečné zajištění při vibracích. Elektrický výkon: přechodový odpor menší nebo roven 10mΩ, izolace větší nebo rovna 500MΩ při DC 500V, dielektrická odolnost 1,5kV AC, stabilní po 1500 párovacích cyklech. Těsnění IP67 s poniklovanými mosaznými kolíky a pouzdrem z PVC zajišťuje provoz od –20 stupňů do +85 stupňů. Montuje se přes výřez v panelu se závitovou průchodkou a těsnicí podložkou – žádný průchod kabelu, což snižuje pronikání vlhkosti. Paralelní obvod podporuje flexibilní zapojení. Vlastní konfigurace dostupné pro projekty OEM.

Odeslat dotaz

Dongguan Hejiaxin Technology Co., Ltd. je jedním z předních výrobců a dodavatelů závitového vodotěsného konektoru ip67 pro montáž na jádro m16 3 v Číně. Neváhejte zde prodávat trvanlivé výrobky vyrobené v Číně a získejte ceník z naší továrny. Všechny přizpůsobené produkty mají vysokou kvalitu a konkurenceschopnou cenu.

Technické specifikace

Parametr	Specifikace
Jmenovité napětí	AC 250V
Aktuální R ating	Menší nebo rovno 20A
Doby zástrčky	1500
Maximální vnější průměr kabelu	Menší nebo rovno 8,0 mm
Struktura obvodu	Paralelní
Kontaktní odpor	10mΩ
Struktura izolace	500MΩ při DC 500V
Napěťová odolnost při pokojové teplotě	1,5KV
TemperatureRating	-20 stupňů ~+85 stupňů
Vodotěsná úroveň	IP67

Specifikace materiálu

Parametr	Specifikace
Materiál drátu	PVC, Guma
Materiál Jack	PVC
Materiál čepu	Poniklovaná-mosaz
Těsnicí kroužek	Pryž

Inženýrský výkres produktu

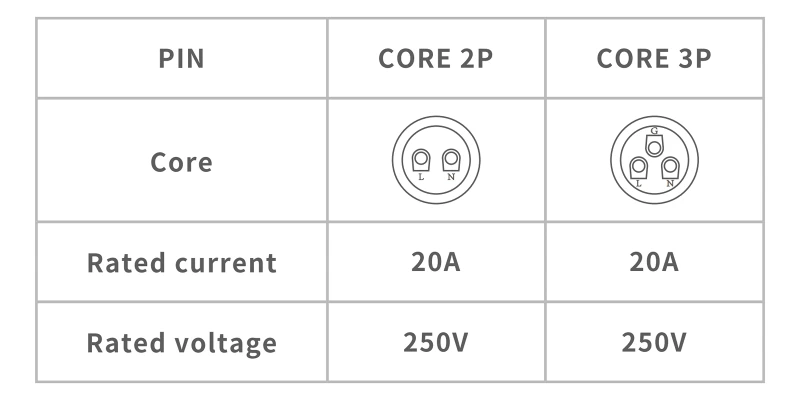

Core Configuration Diagram

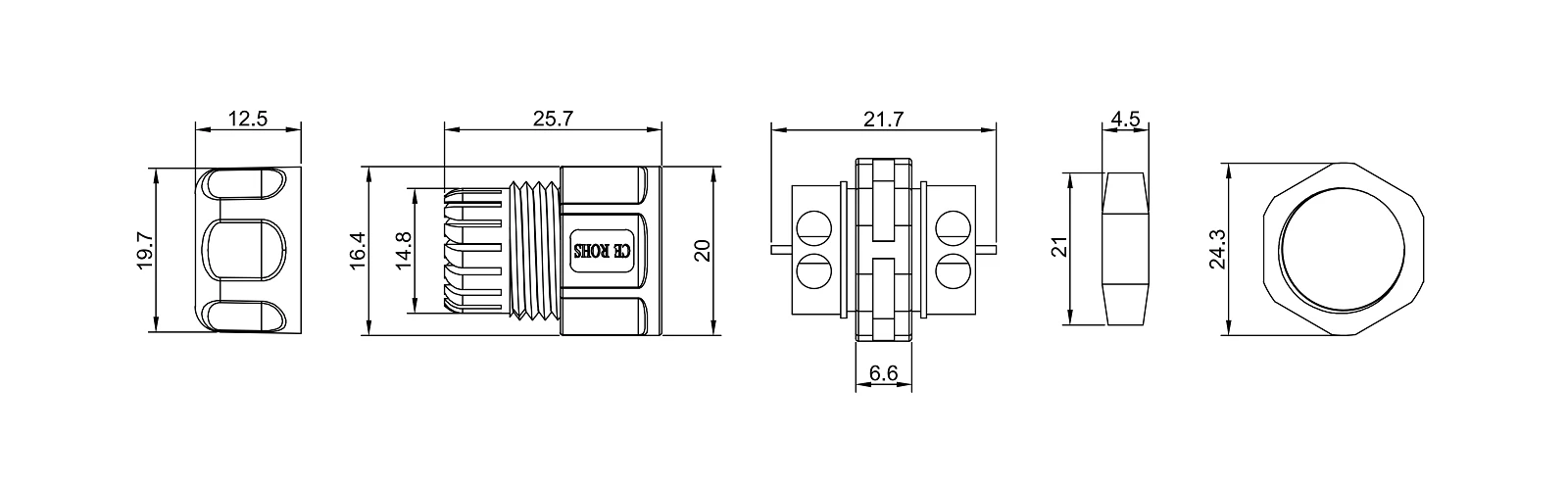

Dimensional Drawing

Rozměrový výkres poskytuje klíčová mechanická data podle přiloženého CAD výpisu. Zástrčka pro montáž na panel: celková délka 24,3 mm (s maticí), délka protilehlého závitu 12,5 mm, šířka spojovací matice přes plošky 25,7 mm. Zásuvka: hloubka protilehlého závitu 14,8 mm, kompresní zóna těsnění 6,6 mm. Oba používají závity M16×1,0. Tabulka konfigurace jádra uvádí pro tuto 3kolíkovou verzi: 20A/250V (2kolíkové také 20A/250V). K dispozici jsou vlastní konfigurace kolíků a mechanické rozměry – můžeme přizpůsobit délku pouzdra, profil závitu, velikost matice a uspořádání kontaktů tak, aby odpovídaly vaší konkrétní tloušťce panelu a požadavkům na kabel. Tolerance podle ISO 2768-m. PDF/DWG k dispozici pro integraci CAD.

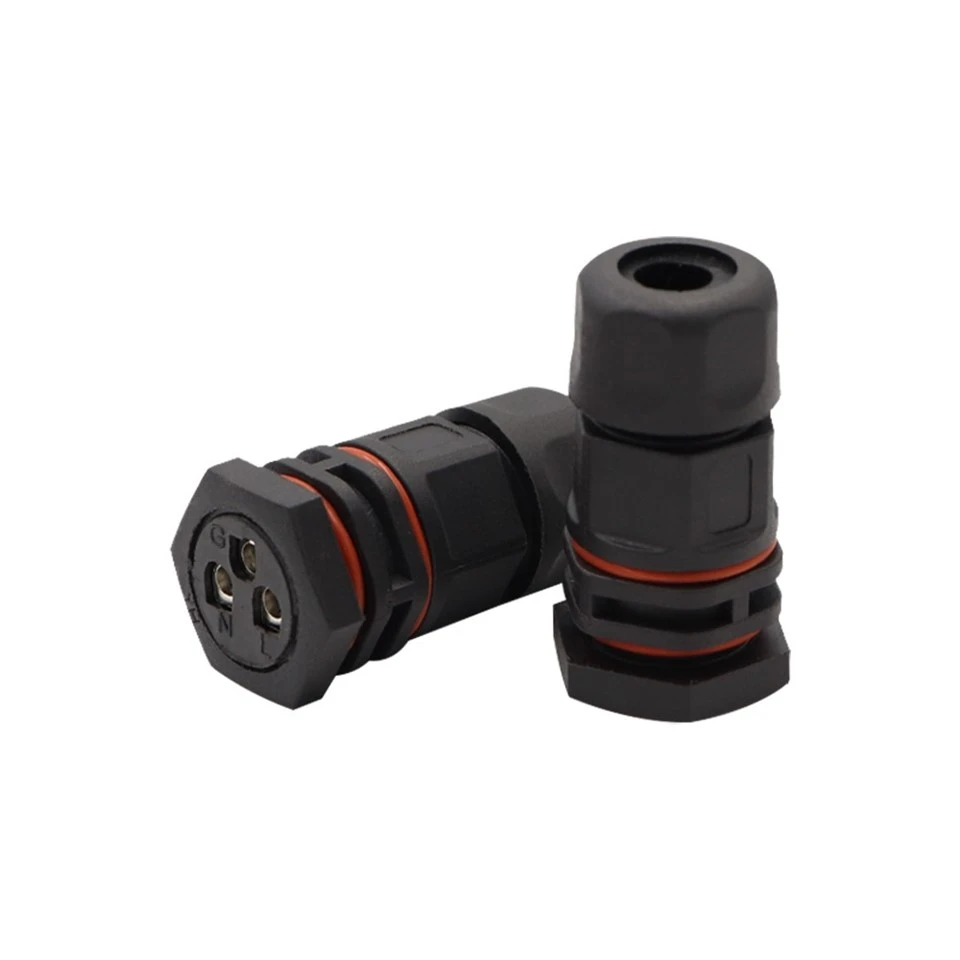

Detail produktu

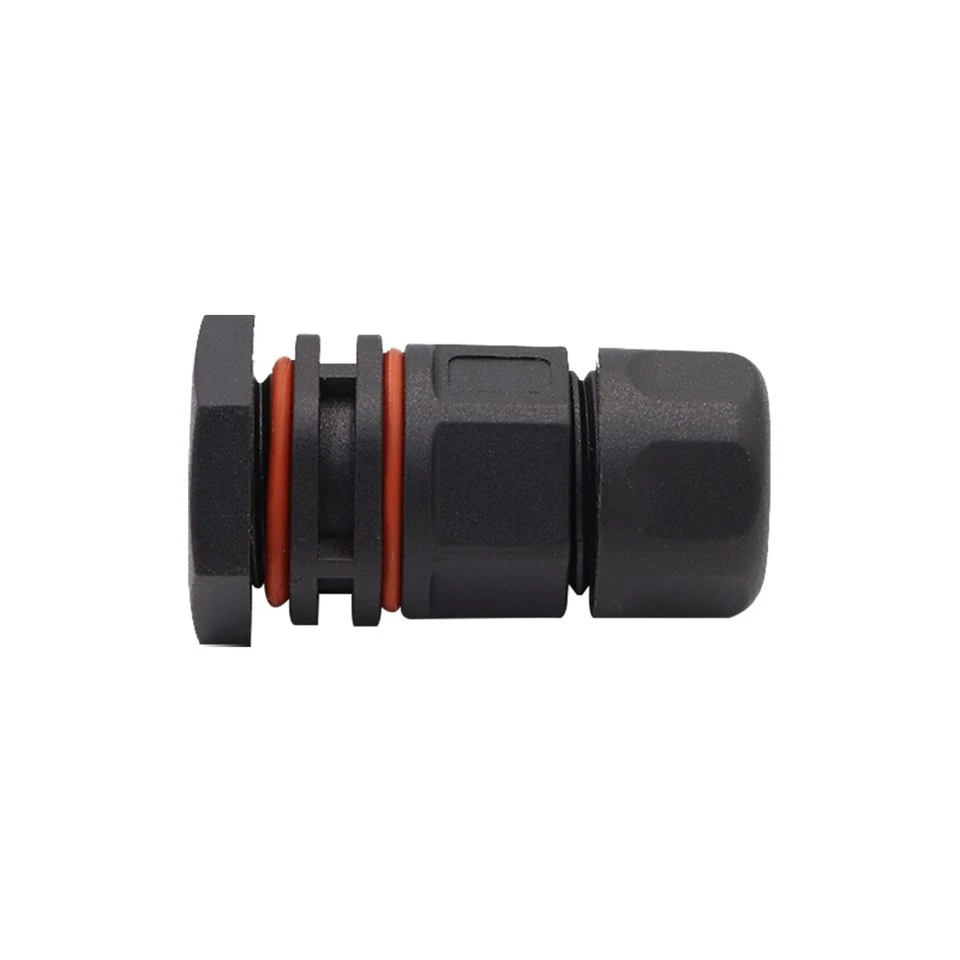

Kruhový spojovací kroužek

Tato fotografie ukazuje příslušenství kruhového spojovacího kroužku. Kroužek poskytuje další mechanickou podporu a vyrovnání během spojování, což zajišťuje správné zapojení závitů M16×1.0. Černá PVC povrchová úprava odpovídá pouzdru konektoru pro konzistentní vzhled a odolnost proti korozi.

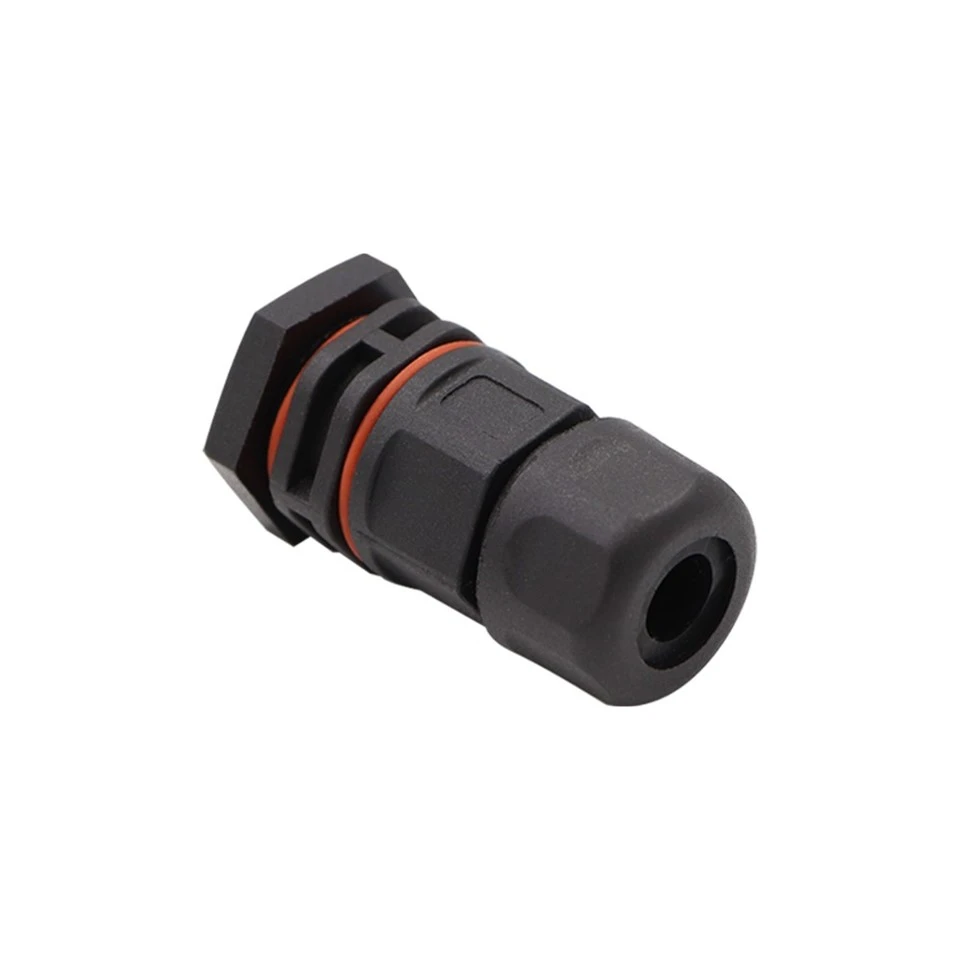

Závitové rozhraní (černé PVC)

Tato fotografie ukazuje závitové spojovací rozhraní s černým pouzdrem z PVC. Vnější závit M16×1,0 a profil vnitřního závitu jsou dobře viditelné. Černý PVC materiál poskytuje robustní izolaci a odolnost proti korozi pro průmyslové prostředí.
