Vodotěsný konektor M16 5 se závitem IP67

5kolíkový M16 je víceokruhový dříč pro automatizaci, LED systémy a venkovní ovládání – 4A/110V na kolík, který pokrývá mnoho scénářů distribuce senzorů a signálů. Závit M16×1.0 jej udržuje zablokovaný na robotických ramenech, sítích dopravníkových senzorů a distribuovaných osvětlovacích řetězcích. Elektroinstalace je v souladu se sérií: Kontaktní odpor menší nebo rovný 10 mΩ, izolace větší nebo rovna 500 MΩ při DC 500 V, 1,5 kV dielektrikum, jmenovitá hodnota 1 500 cyklů. Těsnění IP67, poniklované mosazné kontakty, plášť z PVC – vhodné pro -20 stupňů až +85 stupňů. Maximální vnější průměr kabelu 8,0 mm. Paralelní obvod pro řetězové zapojení. Možnosti OEM/ODM jsou otevřeny. Skutečná výhoda? Získáte pět nezávislých obvodů ve stejném krytu M16, který obvykle pojme méně – takže můžete snížit počet konektorů u složitých řídicích systémů.

Odeslat dotaz

Dongguan Hejiaxin Technology Co., Ltd. je jedním z předních výrobců a dodavatelů vodotěsného konektoru ip67 se závitem m16 5 v Číně. Neváhejte zde prodávat trvanlivé výrobky vyrobené v Číně a získejte ceník z naší továrny. Všechny přizpůsobené produkty mají vysokou kvalitu a konkurenceschopnou cenu.

Technické specifikace

Parametr	Specifikace
Jmenovité napětí	AC 250V
Aktuální R ating	Menší nebo rovno 6A
Doby zástrčky	1500
Maximální vnější průměr kabelu	Menší nebo rovno 8,0 mm
Struktura obvodu	Paralelní
Kontaktní odpor	10mΩ
Izolační struktura	500MΩ při DC 500V
Napěťová odolnost při pokojové teplotě	1,5KV
TemperatureRating	-20 stupňů ~+85 stupňů
Vodotěsná úroveň	IP67

Specifikace materiálu

Parametr	Specifikace
Materiál drátu	PVC, Guma
Materiál Jack	PVC
Materiál čepu	Poniklovaná-mosaz
Těsnicí kroužek	Pryž

Produktový technický výkres

Core Configuration Diagram

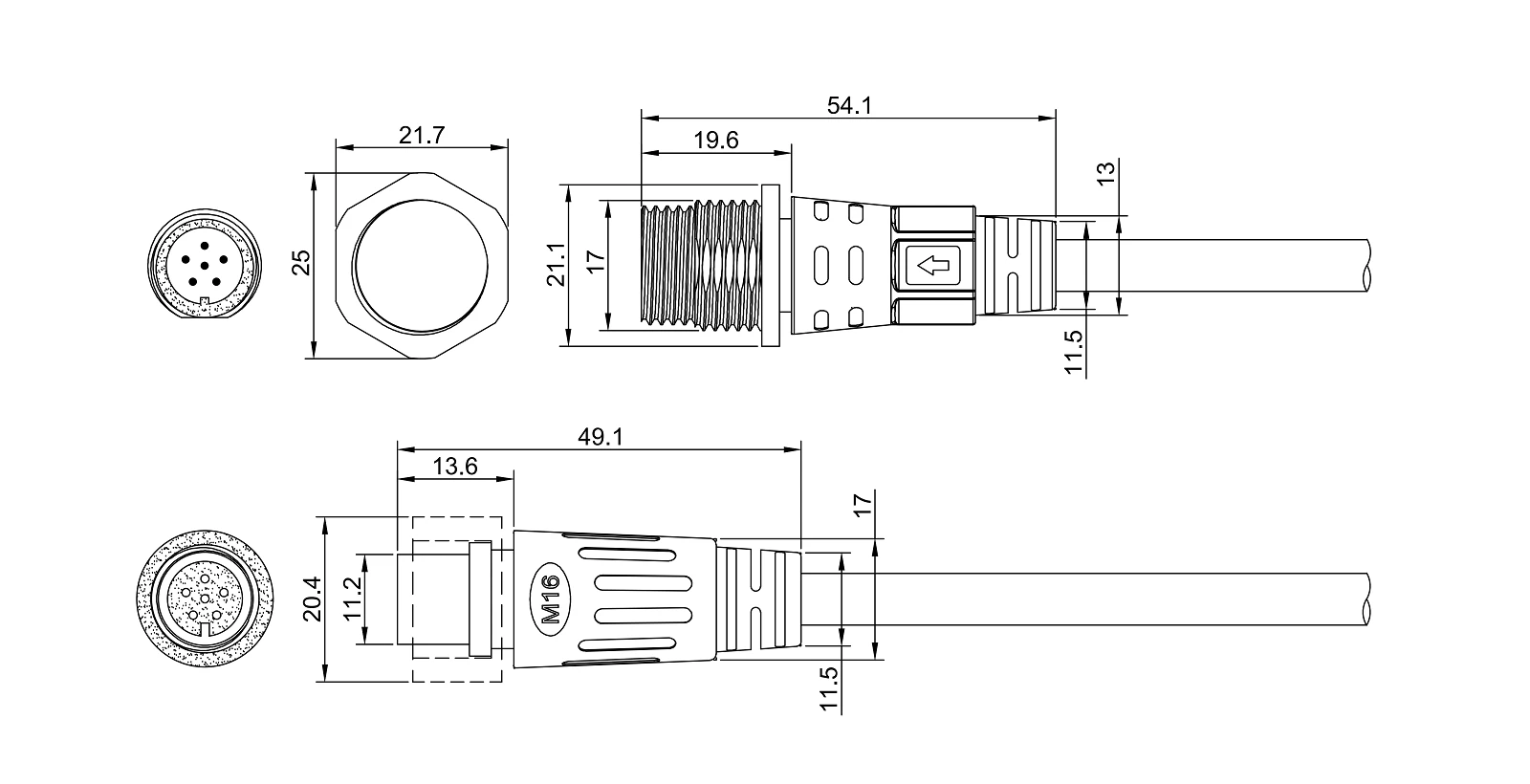

Dimensional Drawing

Specifikace výkresu: zástrčka celkově 49,1 mm, protilehlý závit 13,6 mm, spojovací matice 20,4 mm AF. Zásuvka celkově 54,1 mm, hloubka závitu 21,7 mm, montážní matice 21,1 mm AF. M16×1.0. 5-pin je dimenzován na 4A/110V – další varianty: 2-pin 10A/250V, 3-pin 8A/250V, 4-pin 6A/250V, 6-pin 3A/60V. ISO 2768-m. CAD soubory dostupné ve formátu PDF nebo DWG. Můžeme také změnit tvar závitu, délku pouzdra nebo rozložení kontaktů, pokud vaše aplikace vyžaduje něco mimo standardní výkres.

Detail produktu

Zásuvka se 6 kolíky s kruhovým spojovacím kroužkem

Tato fotografie ukazuje zásuvku 6kolíkové varianty (pro ilustrační účely) s připojeným kruhovým konektorem. Šest zásuvkových kontaktů a černé pouzdro z PVC jsou dobře viditelné spolu s vnitřním závitem M16×1,0. Kruhový kroužek poskytuje další mechanickou podporu a vyrovnání během párování.

Pohled zepředu pro muže a ženy (verze se 6 kolíky, černé PVC)

Tato fotografie zepředu ukazuje zástrčku a zásuvku 6kolíkové varianty (pro ilustrační účely) vedle sebe. Oba mají šest poniklovaných mosazných kontaktů uspořádaných do standardního kruhového vzoru M16 s černým pouzdrem z PVC. Tento obrázek pomáhá ověřit zarovnání kolíku a patice a orientaci před montáží.
